Реле надмініатюрні RSM850B
Виробник: Relpol
- Поляризовані бістабільні реле з однією котушкою
- Котушка з напругою до 24 В DC з потужністю 100 і 150 мВт
- Монтаж на плату
- Діелектрична стійкість 1000 В
- Герметизація для пайки хвилею
- Використання - телекомунікація, побутова і офісна техніка, сигналізація, пристрої медичного моніторингу, давачі керування
-
- Специфікації
Дані контактів Кількість та тип контактів 2 CO Матеріал контактів AgPd/Au 0,2 µm Номінальний струм навантаження 0,5 A / 125 В AC 2 A / 30 В DC Максимальна комутована напруга 125 В AC Максимальна комутована потужність 62,5 ВA Максимальний комутований струм 2 A Опір контакту < 100 мΩ Дані котушки Номінальна напруга 3 ... 24 В DC Номінальна споживана потужність 0,10 Вт - 3...12 В DC
0,15 Вт - 24 В DCДані ізоляції Напруга пробою між котушкою та контактами 1 000 В AC контактного зазору 1 000 В AC між струмовводами 1 000 В AC Додаткові дані Механічний ресурс 108 Електричний ресурс 105 0,5 A, 125 В AC Температура навколишнього середовища для роботи -40...+70 °C
- Дані котушки
Дані котушки - виконання по напрузі, живлення постійним струмом
Код котушки Номінальна напруга
В DCОпір котушки при 20 °C
ΩДопуск опору Робочий діапазон напруги живлення В DC мін. (при 20 °C) макс. (при 20 °C) 1003 3 90 ± 10% 2,25 8,7 1005 5 250 ± 10% 3,75 14,5 1006 6 360 ± 10% 4,50 17,4 1009 9 810 ± 10% 6,75 26,1 1012 12 1 440 ± 10% 9,00 34,8 1024 24 3 840 ± 10% 18,00 57,6

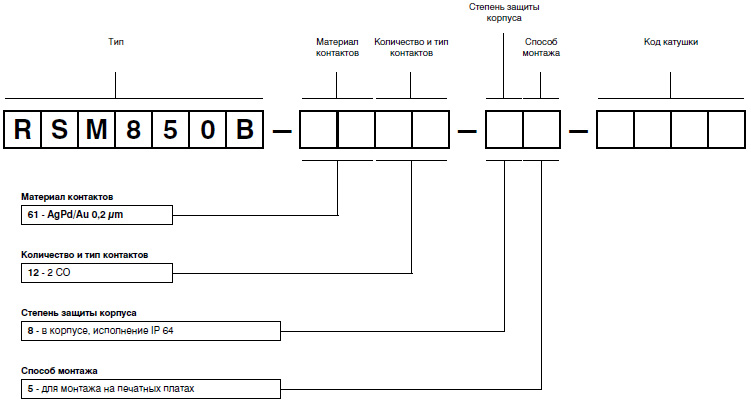

- Код замовлення
- Розміри й схеми

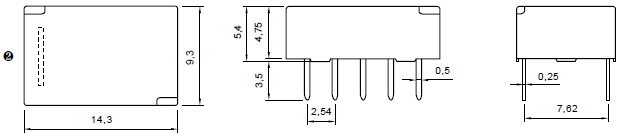

Габаритні розміри
Схема комутації (вид з боку виводів)
Розмітка монтажних отворів (вид пайки)
Монтаж
Реле RSM850B призначене для безпосереднього паяння на друкованих платах.
