Реле Relpol для складних застосувань
RSR75 Relpol – це твердотільне реле, призначені для роботи в складних умовах та з великими механічними навантаженнями. Використовується в застосуваннях, де необхідне швидке поточне перемикання (клапани та резистивні навантаження двигунів), керування електричним нагрівом (нагрівачами), а також у місцях, де потрібна тиха робота пристрою (наприклад, офіси або лікарні).
Переваги реле RSR75:
- Інтегроване з радіатором
- Завдяки вузькому профілю може використовуватися в системах автоматизації з обмеженим простором
- Керування по DC входу
- Комутація виходу в момент переходу через нуль
- Можливість комутації змінних навантажень у широкому діапазоні напруг
- Вбудовані TVS кола для захисту від перенапруг
- LED індикація спрацьовування

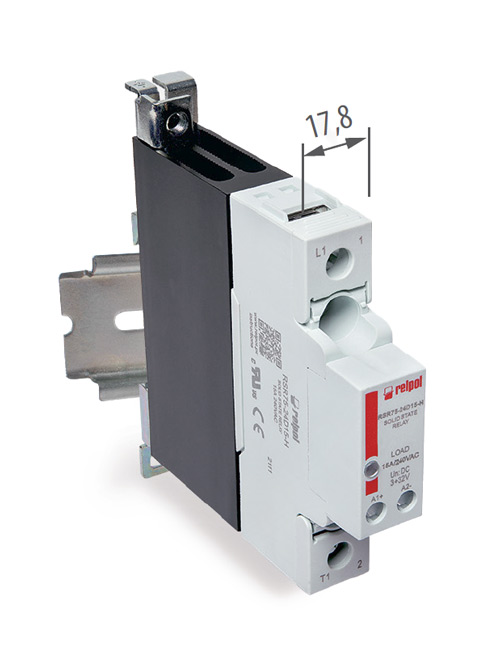

Твердотільне реле RSR75, змонтоване в шафі керування на DIN рейку 35 мм, займає дуже мало місця (ширина лише 17,8 мм)
RSR75 — однофазні твердотільні реле з радіаторами
| Вхідна напруга керування | 3–32 В DC, 4–32 В DC |
|---|---|
| Вихід | SCR (тиристори) |
| Максимальна напруга навантаження | 280, 660 В AC (однофазна) |
| Струм навантаження | 15 А, 25 A |
| Комутація вихідного кола | в момент переходу напруги через нуль (zero cross) |
| Електрична міцність ізоляції | 4000 ВRMS (оптоізоляція) |
| Захист від перенапруг | TVS, вбудований |
| Індикатор | червоний світлодіод |
| Клеми | гвинтові |
| Монтаж (інтегровано з радіатором) | на DIN‑рейку 35 мм згідно EN 60715 |
| Визнання, сертифікації, директиви | RoHS, REACH |
| Напруга навантаження | Напруга керування | Струм навантаження | |
|---|---|---|---|
| 15 A | 25 A | ||
| 24…280 В AC | 3…32 В DC | RSR75‑24D15‑H | RSR75‑24D25‑H |
| 24…660 В AC | 4…32 В DC | RSR75‑60D15‑H | RSR75‑60D25‑H |
Застосування:
- промислові застосування у важких умовах та при високих механічних навантаженнях,
- часте перемикання в транспортних і конвеєрних системах (клапани, приводи),
- керування електричним нагрівом,
- місця, де потрібна тиха робота обладнання (офіси, лікарні, тощо)
