Реле надмініатюрні AZ850
Виробник: Zettler Electronics
- Мініатюрний корпус 5х14х9 мм
- Висока чутливість при потужності котушки 79 мВт
- Версія з 1 або 2 котушками
- Стійкість 1500В при грозовому пробої (FCC Part 68.302)
- Уніфікований корпус під DIP-10
- Герметизація компаундом
- UL, CUR file E43203
-
- Специфікації
Дані контактів Кількість та тип контактів DPDT (2 CO) Матеріал контактів срібло-паладій, золоте покриття Номінальний струм навантаження 1 A / 120 В DC 0,5 A / 125 В AC Максимальна комутована напруга 250 В AC Максимальна комутована потужність 62,5 ВA Максимальний комутований струм 1 A Опір контакту < 50 мΩ Дані котушки Номінальна напруга 3 ... 48 В DC Номінальна споживана потужність 0,79–0,169 Вт (стандартне)
0,56–0,84 Вт (з однією котушкою)
0,113–0,169 Вт (з двома котушками)Дані ізоляції Номінальна напруга ізоляції 250 В AC Напруга пробою між котушкою та контактами 1000 В між групами контактів 1000 В Додаткові дані Механічний ресурс > 1 x 108 Електричний ресурс > 2 x 105 (1 A / 30 В DC, резистивне навантаження) > 1 x 105 (0,5 A / 125 В AC, резистивне навантаження) Температура навколишнього середовища для роботи -40...+85 °C
- Дані котушки
Стандартне реле
Код котушки Номінальна напруга В DC Опір котушки при 20 °C Ω Допуск опору Робочий діапазон напруги живлення В DC мін. (при 20 °C) макс. (при 20 °C) 3 3 64,3 ± 10% 2,25 7,5 4.5 4,5 145,2 ± 10% 3,4 11,25 5 5 178 ± 10% 3,75 12,5 6 6 257 ± 10% 4,5 15,0 9 9 579 ± 10% 6,75 22,5 12 12 1 028 ± 10% 9,0 30,0 24 24 2 880 ± 10% 18,0 48,0 48 48 7 680 ± 10% 36,0 80,0 Бістабільне реле з однією котушкою
Код котушки Номінальна напруга В DC Опір котушки при 20 °C Ω Допуск опору Робочий діапазон напруги живлення В DC мін. (при 20 °C) макс. (при 20 °C) 3 3 90 ± 10% 2,25 8,7 4.5 4,5 203 ± 10% 3,4 13,0 5 5 250 ± 10% 3,75 14,5 6 6 360 ± 10% 4,5 17,4 9 9 810 ± 10% 6,75 26,1 12 12 1 440 ± 10% 9,0 34,8 24 24 3 840 ± 10% 18,0 57,6 Бістабільне реле з двома котушками
Код котушки Номінальна напруга В DC Опір котушки при 20 °C Ω Допуск опору Робочий діапазон напруги живлення В DC мін. (при 20 °C) макс. (при 20 °C) 3 3 45 ± 10% 2,25 6,0 4.5 4,5 102 ± 10% 3,4 13,0 5 5 125 ± 10% 3,75 10,0 6 6 180 ± 10% 4,5 12,0 9 9 405 ± 10% 6,75 18,0 12 12 720 ± 10% 9,0 24,0 24 24 1 920 ± 10% 18,0 48,0
- Розміри й схеми

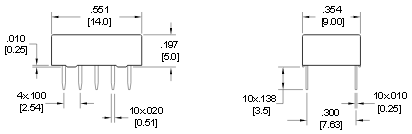

Габаритні розміри
Розмітка друкованої плати
Схема комутації
Бістабільне реле з двома котушками
Схема комутації
Бістабільне реле з однією котушкою
