Реле времени TR4N 4CO

TR4N-4P

Производитель: Relpol

  • 10-функциональное электронное реле времени в компактном корпусе
  • Контакты не содержат кадмия
  • Входные напряжения АС и AC/DC
  • Непосредственный монтаж на ДИН-рейке 35 мм в соотв. с PN-EN 60715
  • Главные выгоды применения: простой выбор реализуемой функции, возможность управления несколькими цепями (4 переключающих контакта), эстетический вид в шкафу управления
  • Способность коммутации контактов - как электромагнитное реле R4
  • Соответствие с нормой PN-EN 61812-1

Спецификации
Выходные цепи - данные контактов
Количество и тип контактов 4 CO
Материал контактов AgNi
Максимальное напряжение контактов 250 V AC/DC
Номинальная нагрузка 6 A / 230 V AC
Максимальная коммутируемая мощность 1 500 VA
Входная цепь
Номинальное напряжение 24 ... 230 V AC 50/60 Гц
12 ... 24 V DC
Данные изоляции
Номинальное напряжение изоляции 250 V AC
Напряжение пробоявход-выход 2 500 V AC
Дополнительные данные
Температура окружающей среды для работы -20...+55 °C
Данные модуля времени
Функции E, Wu, Bp, Bi, PWM, R, Ws, Wa, Esa, B
ON / OFF - Постоянное включение / выключение
Диапазоны времени 1 сек.; 10 сек.; 1 мин.; 10 мин.; 1 ч; 10 ч; 1 дн.; 10 дн.

Описание функций

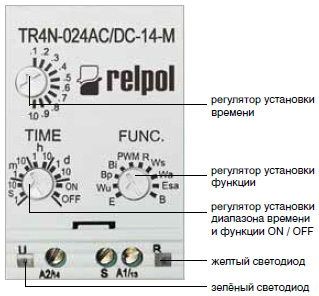

Описание лицевой панели

Функции времени

Е - задержка срабатывания.

После включения напряжения питания U отсчитывается установленное время Т. После отсчета времени Т исполнительное реле R срабатывает и находится в позиции работы до момента, когда напряжение питания U будет отключено.

Wu - отсчет установленного времени срабатывания Т.

После включения напряжения питания U сразу происходит сраба­тывание исполнительного реле R и отсчет установленного времени Т. После отсчета времени Т исполнительное реле R возвращается в начальное состояние.

Вр - цикличная работа, начинающаяся от перерыва.

После включения напряжения питания U начинается отсчет установ­ленного времени Т. После отсчета времени наступает срабатывание исполнительного реле R и снова начинается отсчет времени Т. После отсчета времени, исполнительное реле R возвращается в начальное состояние и начинается следующий цикл работы реле. Работа реле длится до момента выключения напряжения питания.

Bi - цикличная работа, начинающаяся от срабатывания.

После включения напряжения питания U начинается отсчет установ­ленного времени Т, с одновременным включением исполнительного реле R. После отсчета времени Т, исполнительное реле R возвращается в начальное состояние и начинается повторный отсчет времени Т. После отсчета времени Т, начинается следующий цикл работы реле. Работа реле длится до момента выключения напряжения питания.

PWM - широтно-импульсная модуляция.

После включения питания, исполнительное реле включается на установ­ленное время Т, а за тем выключается на оставшуюся часть периода , до полного значения установленного диапазона Tz.

R - задержка отпускания, управляемая контактом управления S.

Напряжение питания U должно подаваться на реле времени непрерывно. После включения управляющего контакта S немедленно срабатывает исполнительное реле R. После выключения управляющего контакта S начинается отсчет установленного времени Т. По истечении времени Т исполнительное реле R возвращается в начальное состояние . Если управляющий контакт S будет повторно включен , даже перед истечением времени Т, ранее отсчитанное время сбрасывается, а после выключения S вновь начинается отсчет установленного времени Т.

Ws - отсчет установленного времени срабатывания Т, управление контактом S.

Напряжение питания U должно подаваться на реле времени непрерывно. После включения управляющего контакта S немедленно срабатывает исполнительное реле R и начинается отсчет установленного времени Т. После отсчета времени Т исполнительное реле R возвращается в начальное положение. Во время отсчета времени Т, управляющий контакт S может замыкаться и размыкаться без влияния на исполнительное реле R. Только по истечении времени Т включение S вновь вызовет срабатывание исполнительного реле R и отсчет времени Т.

Wa - отсчет времени отпускания, управление контактом S.

Напряжение питания U должно подаваться на реле времени непрерывно. Включение контакта управления S не вызывает отсчета задержки времени и срабатывания исполнительного реле R. Только после выключения контакта управления S происходит немедленное срабатывание исполнительного реле R и начало отсчета установленного времени Т. После отсчета времени Т исполнительное реле R возвращается в начальное положение. Во время отсчета времени Т контакт S может замыкаться и размыкаться без влияния на исполнительное реле. Только по истечении времени Т включение и выключение S вновь вызовет срабатывание исполнительного реле R и отсчет времени Т.

Esa - задержка включения и выключения, управляемая контактом S.

Напряжение питания U должно подаваться на реле времени непрерывно. После включения контакта управления S, начинается отсчет установленного времени Т, после которого включается исполнительное реле R. После выключения контакта управления S вновь начинается отсчет установленного времени Т, после которого выключается исполнительное реле R. Если время включения контакта управления S меньше чем установленное время задержки Т то исполнительное реле R сработает по истечении установленной задержки и будет находиться в включенном состоянии на протяжении времени Т. Во время срабатывания исполнительного реле R замыкание контакта управления S не влияет на реализованную функцию.

В - цикличная работа, управляемая контактом S.

Каждое включение контакта управления S, вызывает изменение состояния исполнительного реле (свойство бистабильного реле).

ON / OFF - постоянное включение / выключение.

Выбор функции ON или OFF производится с помощью потенциометра TIME. В режиме работы ON, все время замыкающие контакты замкнуты, а в режиме работы OFF разомкнуты. При работе этих функций не имеет значения положение потенциометра FUNC и установленное время отсчета. Режимы постоянного включения или выключения находят применение при контроле работы реле времени в электрической системе.

U - напряжение питания; R - состояние выхода реле; S - состояние управляющего контакта; Tz - значение установленного диапазона; T - отсчитываемое время; t - ось времени

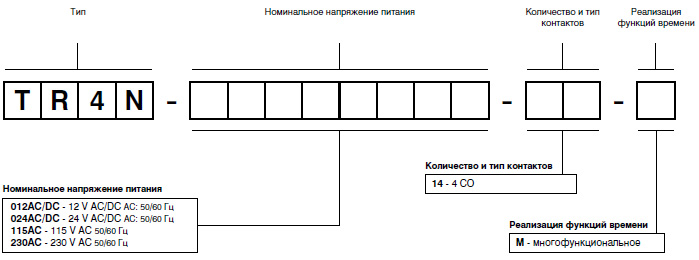

Код заказа


Размеры и схемы

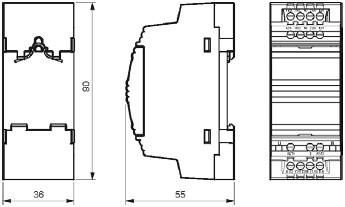

Габаритные размеры

Схема коммутации

Управляющий зажим S активизируется посредством подсоединение зажима А1, через внешний управляющий контакт S.

Монтаж

Реле TR4N 4 СО предназначены для непосредственного монтажа на ДИН-рейке 35 мм в соотв. с PN-EN 60715. Рабочее положение - произвольное. Подключение: макс. сечение монтажного провода: 1 х 2,5 мм2 / 2 x 1,5 мм2 (1 x 14 / 2 x 16 AWG), длина зачищенного участка монтажного провода: 6,5 мм, макс. момент затяжки монтажного зажима: 0,6 Нм.
