Реле времени T-R4

T-R4

Производитель: Relpol

  • Однофункциональные реле времени, предлагаются в исполнениях: T-R4E - реле с функцией времени Е, T-R4Wu - реле с функцией времени Wu, T-R4Bp - реле с функцией времени Вр, T-R4Bi - реле с функцией времени Bi
  • Контакты не содержат кадмия
  • Входные напряжения АС и DC
  • Для монтажа в контактных колодках, монтаж на ДИН-рейке 35 мм в соотв. с PN-EN 60715 или на панели
  • Применения: как системы отсчета времени в цепях электрических машин, технологических линий, в системах автоматики, и т.п.

Спецификации
Выходные цепи - данные контактов
Количество и тип контактов 4 CO
Материал контактов AgNi
Максимальное напряжение контактов 250 V AC/DC
Номинальная нагрузка 6 A / 230 V AC
Максимальная коммутируемая мощность 1 500 VA
Входная цепь
Номинальное напряжение 24 ... 230 V AC 50/60 Гц
12 ... 24 V DC
Данные изоляции
Номинальное напряжение изоляции 250 V AC
Напряжение пробоявход-выход 2 500 V AC
контактного зазора 1 500 V AC
Дополнительные данные
Температура окружающей среды для работы -20...+85 °C
Данные модуля времени
Функции E, Wu, Bp, Bi
Диапазоны времени 1 сек.; 10 сек.; 1 мин.; 10 мин.; 1 ч; 10 ч; 100 ч

Данные входа

Данные входа - исполнение по напряжению, питание постоянным током

Код входного напряженияНоминальное входное напряжение Un V DCСопротивление входа при 20 °C ΩДопуск сопротивленияРабочий диапазон напряжения питания входа V DC
мин. (при 20 °C)макс. (при 55 °C)
1012 12 160 ± 10% 9,6 13,2
1024 24 640 ± 10% 19,2 26,4

Данные входа - исполнение по напряжению, питание переменным током 50/60 Гц

Код входного напряженияНоминальное входное напряжение Un V ACСопротивление входа при 20 °C ΩДопуск сопротивленияРабочий диапазон напряжения питания входа V AC
мин. (при 20 °C)макс. (при 55 °C)
5024 24 158 ± 10% 19,2 26,4
5115 115 3 610 ± 10% 92,0 127,0
5230 230 16 100 ± 10% 184,0 253,0

Описание функций

Функции времени

Е - задержка срабатывания.

После включения напряжения питания U отсчитывается установленное время Т. После отсчета времени Т исполнительное реле R срабатывает и находится в позиции работы до момента, когда напряжение питания U будет отключено.

Wu - отсчет установленного времени срабатывания Т.

После включения напряжения питания U сразу происходит сраба­тывание исполнительного реле R и отсчет установленного времени Т. После отсчета времени Т исполнительное реле R возвращается в начальное состояние.

Вр - цикличная работа, начинающаяся от перерыва.

После включения напряжения питания U начинается отсчет установ­ленного времени Т. После отсчета времени наступает срабатывание исполнительного реле R и снова начинается отсчет времени Т. После отсчета времени, исполнительное реле R возвращается в начальное состояние и начинается следующий цикл работы реле. Работа реле длится до момента выключения напряжения питания.

Bi - цикличная работа, начинающаяся от срабатывания.

После включения напряжения питания U начинается отсчет установ­ленного времени Т, с одновременным включением исполнительного реле R. После отсчета времени Т, исполнительное реле R возвращается в начальное состояние и начинается повторный отсчет времени Т. После отсчета времени Т, начинается следующий цикл работы реле. Работа реле длится до момента выключения напряжения питания.

U - напряжение питания; R - состояние выхода реле; T - отсчитываемое время; t - ось времени


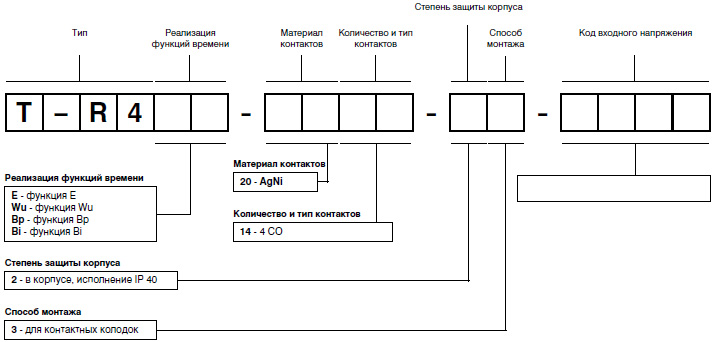

Код заказа


Размеры и схемы

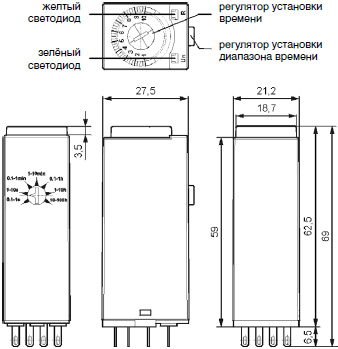

Габаритные размеры - T-R4

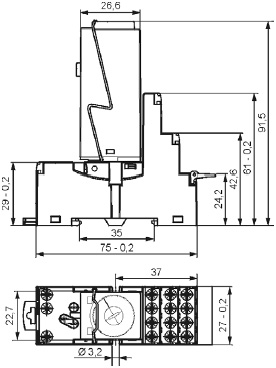

Габаритные размеры - T-R4 с колодкой GZM4

Схема коммутации

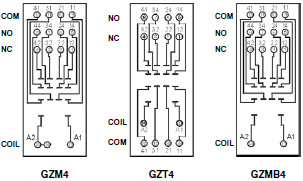

Схема коммутации - колодки для T-R4

Монтаж

Реле T-R4E, T-R4Wu, T-R4Bp, T-R4Bi предназначены для:

  • контактных колодок с винтовыми зажимами GZM4 и GZT4, монтаж на ДИН-рейке 35 мм в соотв. с PN-EN 60715 или на панели с помощью 2 болтов МЗ. Подключение: макс. сечение монтажного провода: 2 x 2,5 мм2 (2 x 14 / 2 x 16 AWG), длина зачищенного участка монтажного провода: 6,5 мм, макс. момент затяжки монтажного зажима: 0,7 Нм.
  • контактных колодок с пружинными зажимами GZMB4, монтаж на рейке 35 мм в соотв. с PN-EN 60715. Подключение: макс. сечение монтажного провода: 1 x 0,2...1,5 мм2 (1 x 24...16 AWG), длина зачищенного участка монтажного провода: 9...11 мм.
