Реле времени G2ZM20

G2ZM20

Производитель: Tele

  • Реле времени серии GAMMA
  • 8 функций
  • 7 диапазонов времени
  • Широкий диапазон напряжения питания
  • 2 перекидных контакта
  • Ширина 22,2 мм
  • Промышленное исполнение

Спецификации
Выходные цепи - данные контактов
Количество и тип контактов 2 CO
Максимальное напряжение контактов 250 V AC
Номинальная нагрузка 5 A / 250 V AC
Максимальная коммутируемая мощность 1 250 V
Входная цепь
Номинальное напряжение 12 ... 240 V AC/DC
Данные изоляции
Напряжение пробоявход-выход 4 000 V AC
Дополнительные данные
Температура окружающей среды для работы -25...+55 °C
Данные модуля времени
Функции E, R, Es, Wu, Ws, Wa, Bi, Bp
Диапазоны времени 1 сек.; 10 сек.; 1 мин.; 10 мин.; 1 ч; 10 ч; 100 ч.

Описание функций

Функции времени

Е - Задержка включения при подаче напряжения.

При подаче напряжения питания U, начинается отсчет задержки включения t (зеленый LED U/t мигает). После окончания отсчета времени t (зеленый LED U/t горит), выходное реле R переключится в состояние ВКЛ. (желтый LED горит). Это состояние сохранится до тех пор, пока подано напряжение питания.

Если напряжение питания отключить до окончания отсчета задержки включения t, то при подаче напряжения питания вновь отсчет задержки начнется с начала.



R - Задержка выключения с контактом управления.

Напряжения питания U должно быть подключено к устройству постоянно (зеленый LED U/t горит). Если контакт управления S замкнут, выходное реле R переключится в состояние ВКЛ. (желтый LED горит). Если контакт управления разомкнут, начнется отсчет задержки выключения t (зеленый LED U/t мигает). После окончания отсчета задержки времени t (зеленый LED U/t горит) выходное реле переключится в состояние ВЫКЛ. (желтый LED не горит). Если контакт управления замкнется вновь до окончания отсчета времени t, то в следующий раз отсчет задержки выключения начнется с начала.



Ws - Формирование импульса по фронту сигнала управления.

Напряжение питания U должно быть подключено к устройству постоянно (зеленый LED U/t горит). Если контакт управления S замкнут, выходное реле R переключится в состояние ВКЛ. (зеленый LED U/t горит) и начинается отсчет времени t (зеленый LED U/t мигает). После окончания отсчета времени t (зеленый LED U/t горит) выходное реле переключится в состояние ВЫКЛ. (желтый LED не горит). Во время отсчета задержки, контакт управления может сработать любое количество раз. Новый цикл может начаться только после того, как начатый цикл будет завершен.



Wa - Формирование импульса по срезу сигнала управления.

Напряжение питания U должно быть подключено к устройству постоянно (зеленый LED U/t горит). Замыкание контакта управления S не окажет никакого влияния на состояние выходного реле R. Если контакт управления разомкнут, выходное реле переключится в состояние ВКЛ. (желтый LED горит) и начнется отсчет времени t (зеленый LED U/t мигает). После окончания отсчета времени t (зеленый LED U/t горит), выходное реле переключится в состояние ВЫКЛ. (желтый LED не горит). Во время отсчета задержки, контакт управления может сработать любое количество раз. Новый цикл может начаться только после того, как начатый цикл будет завершен.



Es - Задержка включения с контактом управления.

Напряжение питания U должно быть подано постоянно (зеленый LED U/t горит). Если контакт управления замкнут S, начинается отсчет времени t (зеленый LED U/t мигает). После окончания отсчета t (зеленый LED U/t горит) выходное реле R переключится в состояние ВКЛ. (желтый LED горит). Это состояние сохранится до размыкания контакта управления. Если контакт управления разомкнется до окончания отсчета времени t, то в следующий раз отсчет задержки начнется с начала.



Wu - Формирование импульса при подаче напряжения питания.

При подаче напряжения питания U, выходное реле R переключится в состояние ВКЛ. (желтый LED горит) и начнется отсчет времени t (зеленый LED U/t мигает). После окончания отсчета времени t (зеленый LED U/t горит) выходное реле переключится в состояние ВЫКЛ. (желтый LED не горит). Это состояние сохранится до тех пор, пока подано напряжение питания. Если напряжение питания было отключено до окончания отсчета времени t, выходное реле переключится в состояние ВЫКЛ. Отсчет времени будет начат с начала при подключении напряжения питания.



Bp - Генератор импульсов начиная с паузы.

При подаче напряжения питания U, начинается отсчет времени t (зеленый LED U/t мигает). После окончания отсчета времени t, выходное реле R переключится в состояние ВКЛ. (желтый LED горит) и отсчет времени t начинается вновь. После окончания отсчета t, выходное реле переключится в состояние ВЫКЛ. (желтый LED не горит). Выходное реле будет переключаться с интервалом времени t, до тех пор пока подано напряжение питания.



Bi - Генератор импульсов начиная с импульса.

При подаче напряжения питания U, выходное реле R переключится в состояние ВКЛ. (желтый LED горит) и начнется отсчет времени t (зеленый LED U/t мигает). После окончания отсчета времени t, выходное реле R переключится в состояние ВЫКЛ. (желтый LED не горит) и начнется отсчет интервала времени t вновь (зеленый LED U/t мигает). Выходное реле будет переключаться с интервалом времени t, до тех пор пока подано напряжение питания.


Размеры и схемы

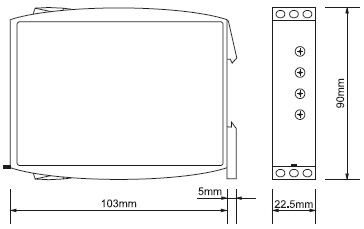

Габаритные размеры

Подключение
