Реле времени E1ZMQ10

E1ZMQ10

Производитель: Tele

  • Серия ENYA
  • Многофункциональное
  • До 7 функций
  • 7 диапазонов времени
  • Широкий диапазон напряжений питания
  • 1 перекидной контакт
  • Ширина 17,5 мм
  • Монтажное исполнение

Спецификации
Выходные цепи - данные контактов
Количество и тип контактов 1 CO
Максимальное напряжение контактов 250 V AC
Номинальная нагрузка 8 A / 250 V AC
Максимальная коммутируемая мощность 2 000 V
Входная цепь
Номинальное напряжение 12 ... 240 V AC/DC
Данные изоляции
Напряжение пробоявход-выход 4 000 V AC
Дополнительные данные
Температура окружающей среды для работы -25...+55 °C
Данные модуля времени
Функции E, R, Ws, Wa, Es, Wu, Bp
Диапазоны времени 1 сек.; 10 сек.; 1 мин.; 10 мин.; 1 ч; 10 ч; 100 ч.

Описание функций

Функции времени

Е - Задержка включения при подаче напряжения.

При подаче напряжения питания U, начинается отсчет интервала времени t (зеленый LED U/t мигает). По окончании отсчета времени t (зеленый LED U/t горит), выходное реле R переключится в состояние ВКЛ. (желтый LED горит). Это состояние сохранится до тех пор пока напряжение питания подключено к устройству. Если напряжение питания будет снято до окончания отсчета времени t, то при подаче напряжения питания вновь отсчет времени t начнется заново.



R - Задержка выключения с контактом управления.

Напряжение питания U должно быть постоянно подано на устройство (зеленый LED U/t горит). При замыкании контакта управления S, выходное реле R переключится в состояние ВКЛ. (желтый LED горит). Если контакт управления будет разомкнут, начнется отсчет интервала времени t (зеленый LED мигает). По окончании отсчета времени t (зеленый LED U/t горит) выходное реле переключится в состояние ВЫКЛ. (желтый LED не горит). Если контакт управления будет замкнут вновь до окончания отсчета времени t, то при размыкании S в следующий раз, отсчет времени t начнется заново.



Ws - Одиночный импульс по фронту сигнала управления.

Напряжение питания U должно быть постоянно подано на устройство (зеленый LED U/t горит). При замыкании контакта управления S, выходное реле R переключится в состояние ВКЛ. (зеленый LED U/t горит) и начнется отсчет интервала времени t (зеленый LED U/t мигает). По окончании отсчета времени t (зеленый LED U/t горит), выходное реле переключится в состояние ВЫКЛ. (желтый LED не горит). В течение отсчета интервала времени t, контакт управления может срабатывать любое количество раз. Новый цикл отсчета начнется только после завершения текущего.



Wa - Одиночный импульс по спаду сигнала управления.

Напряжение питания U должно быть постоянно подано на устройство (зеленый LED U/t горит). Замыкание контакта управления S не окажет влияния на состояние выходного реле R. Когда контакт управления будет разомкнут, выходное реле переключится в состояние ВКЛ. (желтый LED горит) и начнется отсчет интервала времени t (зеленый LED U/t мигает). По окончании времени t (зеленый LED U/t горит), выходное реле переключится в состояние ВЫКЛ. (желтый LED не горит). В течение отсчета интервала времени t, контакт управления может срабатывать любое количество раз. Новый цикл отсчета начнется только после завершения текущего.



Es - Задержка включения с контактом управления.

Напряжение питания U должно быть постоянно подано на устройство (зеленый LED U/t горит). При замыкании контакта управления S, начнется отсчет интервала времени t (зеленый LED U/t мигает). По окончании отсчета времени t (зеленый LED U/t горит) выходное реле R переключится в состояние ВКЛ. (желтый LED горит). Это состояние сохранится до тех пор, пока контакт управления не разомкнется вновь. Если контакт управления будет разомкнут до окончания отсчета времени t, то отсчет начнется заново в момент его следующего замыкания.



Wu - Одиночный импульс при подаче напряжения питания.

При подаче напряжения питания U, выходное реле R переключится в состояние ВКЛ. (желтый LED горит) и начнется отсчет задержки времени t (зеленый LED U/t мигает). По окончании задержки t (зеленый LED U/t горит) выходное реле переключится в состояние ВЫКЛ. (желтый LED не горит). Это состояние сохранится до тех пор, пока подано напряжение питания. Если напряжение питания будет снято до окончания задержки времени t, выходное реле переключится в состояние ВЫКЛ. Информация об отсчете будет стерта и отсчет начнется заново при подаче напряжения питания.



Bp - Генератор импульсов начиная с паузы.

При подаче напряжения питания U, начнется отсчет задержки времени t (зеленый LED U/t мигает). По окончании задержки t, выходное реле R переключится в состояние ВКЛ. (желтый LED горит) и отсчет задержки времени t начнется вновь. По окончании задержки t, выходное реле переключится в состояние ВЫКЛ. (желтый LED не горит). Выходное реле будет переключаться в соотношении 1:1 до тех пор пока подключено напряжение питания.


Размеры и схемы

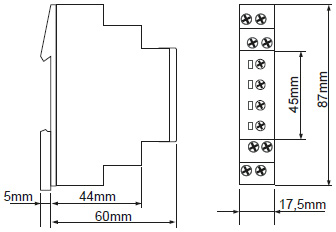

Габаритные размеры

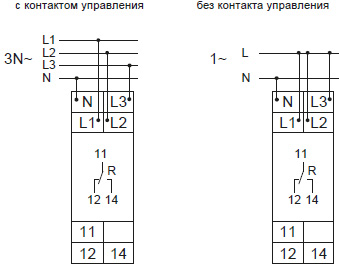

Подключение
