Реле твердотельные RP1A
Производитель: Carlo Gavazzi
- AC Solid State Relay for PCB mounting
- Zero switching or instant-on
- Rated operational current: 3, 5 or 5.5 A AC rms
- Rated operational voltage: Up to 480 V AC rms
- Surface mount technology
- Flexible encapsulation for extended life
- Control voltage: 3 to 32 V DC / 16 to 32 V AC
- Opto-isolation: > 4000 V AC rms
- Non-repetitive peak voltage: Up to 1000 Vp
- Non-repetitive surge current: Up to 250 A
-
- Специфікації
Входная цепь Диапазон управляющего напряжения 3 ... 32 V DC
16 ... 32 V ACМаксимальный управляющий ток 10 mA DC, 15 mA DC
13 mA ACНапряжение отпускания 1,2 V DC
5 V ACВыходная цепь Номинальный ток нагрузки 3 A DC
5 A DC
5,5 A DCНоминальное напряжение нагрузки 230 V AC
400 V AC
480 V ACДиапазон напряжения нагрузки 12 ... 265 V AC
12 ... 440 V AC
12 ... 530 V ACМаксимальный ток утечки < 1 mA Максимальное падение напряжения < 1.2 V Минимальный ток нагрузки 20 mA
- Код замовлення
- Розміри й схеми

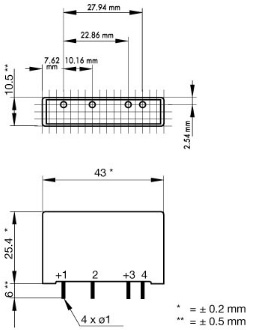

Габаритные размеры
Схема коммутации
