Реле твердотельные RN2F

RN2F-RN2A

Производитель: Carlo Gavazzi

  • AC solid state relay, 2 poles
  • Analog switching for resistive loads (heating)
  • 4-20 mA or 0-10 V controls
  • Rated operational current 30 and 50 AACrms
  • Rated operational voltage up to 480 VAC
  • LED-indication for normal operation and alarm status
  • IP 20 protection
  • DIN-rail mountable

Специфікації
Входная цепь
Диапазон управляющего напряжения 21 ... 27 V AC, 12 ... 32 V DC
Напряжение отпускания 10 V DC
Выходная цепь
Номинальный ток нагрузки 30 A AC
50 A AC
Номинальное напряжение нагрузки 120 V AC
230 V AC
480 V AC
Диапазон напряжения нагрузки 85 ... 140 V AC
85 ... 265 V AC
190 ... 530 V AC
Максимальный ток утечки < 6 mA
Минимальный ток нагрузки 500 mA

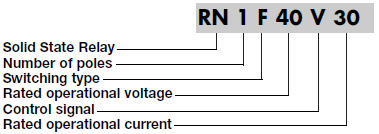

Код замовлення


Розміри й схеми

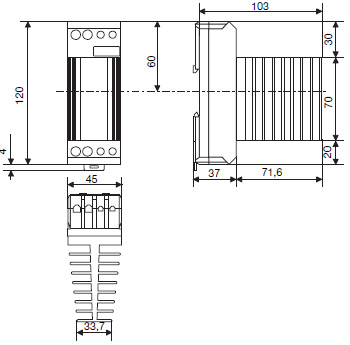

Габаритные размеры

RHN1

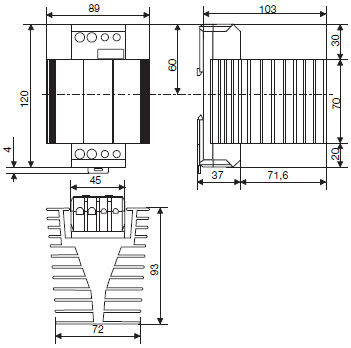

Габаритные размеры

RHN2

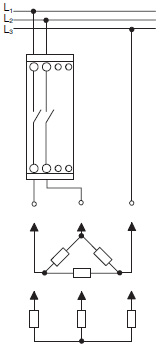

Схемы подключения

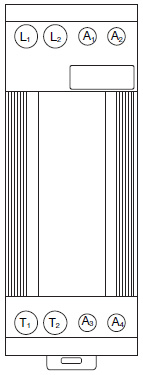

Расположение клемм

Функциональные схемы

Приложения

Приложения
