Реле програмовані логічні NEED Basic без дисплея LCD

need_basic

Виробник: Relpol

NEED - Programmable Relay without display

  • 8 inputs (6 digital inputs and 2 analog-digital inputs)
  • 4 relay outputs (4 x 1 NO)

Structure of NEED system:

  • NEED: programmable relay
  • NEED-PC-15B: cable for programminga and diagnostics with RS232 lub USB
  • NEED-M-1KB: external memory card
  • PC NEED: software for editing, compiling, programming of the relay and the external memory card (programming in graphic language LAD and text language STL)
  • user’s manual

Специфікації
Тип релеNEED-230AC-11-...NEED-24DC-11-. ..NEED-12DC-11-...NEED-220DC-11-...
Напруга живлення
Номінальна напруга 230 В AC 50/60 Гц 24 В DC 12 В DC 220 В DC
Робочий діапазон напруги 95...260 В AC 19,2 ... 28,8 В DC 10,2 ... 14,4 В DC 154 ... 264 В DC
Входи
Кількість цифрових входів 6
Кількість аналого-цифрових входів 2
Типи аналого-цифрових входів AC DC DC DC
Номінальна напруга 230 В AC 24 В DC 12 В DC 220 В DC
- для логічного стану "1" 85 ... 260 В AC
(50 Гц)
15 ... 40 В DC 8 ... 26 В DC 80 ... 264 В DC
- для логічного стану "0" 0 ... 32 В AC
(50 Гц)
-3 ... 5 В DC -1,5 ... 4 В DC 0 ... 40 В DC
Діапазон аналогового вхідного сигналу 0 ... 255 В AC
(50 Гц)
0 ... 25,5 В DC  0 ... 25,5 В DC 0 ... 255 В DC
Виходи
Кількість виходів 4
Тип виходу реле
Номінальне навантаження 10 A / 250 В AC

Код замовлення
Код замовленняНапруга живленняВходиВиходиНомінальне навантаження виходу
NEED-230AC-11-08-4R 230 В AC 8 (6+2) 4 реле 10 A / 250 В AC
NEED-24DC-11-08-4R 24 В DC 8 (6+2) 4 реле 10 A / 250 В AC
NEED-12DC-11-08-4R 12 В DC 8 (6+2) 4 реле 10 A / 250 В AC
NEED-220DC-11-08-4R 220 В DC 8 (6+2) 4 реле 10 A / 250 В AC

Розміри й схеми

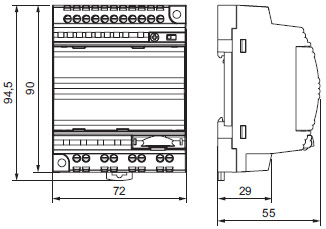

Габаритні розміри
