Реле інтерфейсні PI85 з колодкою GZM80
Виробник: Relpol
- Інтерфейсне реле PI85 з колодкою GZM80 складається з: електромагнітне реле RM85, сіра контактна колодка GZM80, модуль сигнальний / захисний: виконання LD - M41G або M43G (L - LED зелений, D - діод, що гасить, поляризація N: +A1/- A2); виконання LV-M91G або M93G (L-LED зелений, V-варістор), кліпса-виштовхувач GZT80-0040 (пластик), білий шильдик для маркування GZT80-0035
- Монтаж на рейці 35 мм або на панелі за допомогою 1 болта M3
- Пристосовано для роботи з гребеневою перемичкою ZGGZ80
-
- Специфікації
Дані контактів Кількість та тип контактів 1 CO Матеріал контактів AgNi Номінальний струм навантаження 16 A / 250 В AC 16 A / 24 В DC Максимальна комутована напруга 440 В AC Максимальна комутована потужність 4 000 ВA Максимальний комутований струм 16 A Опір контакту < 100 мΩ Дані котушки Номінальна напруга 12 ... 230 В AC 50/60 Гц 12 ... 110 В DC Номінальна споживана потужність 0, 75 ВA AC 0,4 ... 0,48 Вт DC Дані ізоляції Напруга пробою між котушкою та контактами 5 000 В AC контактного зазору 1 000 В AC Додаткові дані Механічний ресурс >3 x 107 Електричний ресурс 0,7 x 105 16 A, 250 В AC Температура навколишнього середовища для роботи AC: -40...+70 °C DC: -40...+85 °C
- Дані котушки
Дані котушки - виконання по напрузі, живлення постійним струмом
Код котушки Номінальна напруга
В DCОпір котушки при 20 °C
ΩДопуск опору Робочий діапазон напруги живлення В DC мін. (при 20 °C) макс. (при 20 °C) 012DC 12 360 ± 10% 8,4 30,6 024DC 24 1 440 ± 10% 16,8 61,2 110DC 110 25 200 ± 10% 77,0 280,0 Дані котушки - виконання по напрузі, живлення змінним струмом 50/60 Гц
Код котушки Номінальна напруга
В ACОпір котушки при 20 °C
ΩДопуск опору Робочий діапазон напруги живлення В AC 50 Гц мін. (при 20 °C) макс. (при 20 °C) 012AC 12 100 ± 10% 9,6 13,2 024DC 24 400 ± 10% 19,2 26,4 110DC 110 10 200 ± 10% 96,0 144,0 230AC 230 38 500 ± 10% 184,0 253,0
- Код замовлення
- Розміри й схеми

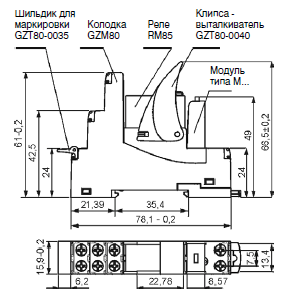

Габаритні розміри
Гребінчаста перемичка ZGGZ80
Схеми комутації (вид з боку гвинтових затискачів)

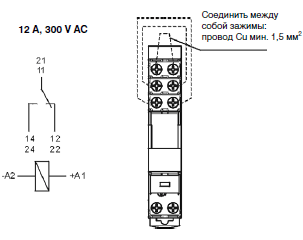

Спосіб підключення навантаження - GZM80
Увага: навантаження більше 12 А вимагають з'єднання гвинтових затискачів: 11 з 21, 12 з 22, 14 з 24. Навантаження до 12 А не вимагають з'єднання загальних затискачів (проте можна такі з'єднання виконувати).
Монтаж
Реле PI85 з колодкою GZM80 призначені для безпосереднього монтажу на рейці 35 мм відповідно до PN-EN 60715 або на панелі за допомогою 1 болта М3. Підключення: макс. переріз монтажного дроту: 2 х 2,5 мм 2 (2 x 14 AWG), довжина зачищеної ділянки монтажного дроту: 6,5 мм, макс. момент затягування монтажного затиску: 0,7 Нм.
Контактні колодки GZM80 пристосовані для роботи з гребеневою перемичкою ZGGZ80. Перемичка ZGGZ80 з'єднує загальні сигнали входів або виходів, макс. допустимий струм 10 А/250 В AC. Можливість підключення 8 колодок. Кольори перемичок: ZGGZ80-1 сіра, ZGGZ80-2 чорна.
