Реле сигнальні TX
Виробник: Panasonic Electric Works
- Стійкість ізоляції - до 2000В (контакт - котушка)
- Стійкість до короткочасних перенапруг
- Висока чутливість при потужності котушки 140 мВт
- Робочий струм - 2А
- Використання подвійних позолочених контактних груп
- Стійкість до вібрацій і ударів
- Герметичне виконання
-

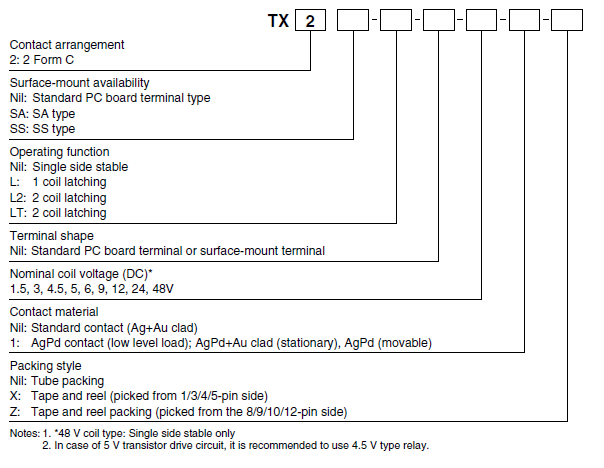

- Специфікації
Дані контактів Кількість та тип контактів 2 CO Матеріал контактів Standard contact: Ag з покриттям Au,
AgPd contact (low level load): AgPd з покриттям Au (stationary), AgPd (movable)Номінальний струм навантаження Standard contact: 2 A / 30 В DC,
AgPd contact: 1 A / 30 В DC (резистивне навантаження)Максимальна комутована напруга 220 В DC Максимальна комутована потужність 10 Вт Максимальний комутований струм 0,5 A Опір контакту < 100 мΩ Дані котушки Номінальна напруга 1,5 ... 48 В DC Номінальна споживана потужність Стандартне реле 0,14 Вт (1,5 ... 24 В DC), 0,27 Вт (48 В DC) Бістабільне реле з однією котушкою 0,1 Вт (1,5 .. 24 В DC) Бістабільне реле з двома котушками 0,2 Вт (1,5 ... 24 В DC) Дані ізоляції Номінальна напруга ізоляції 500 В DC Номінальна ударна напруга між котушкою та контактами 2500 В між струмівводами 1500 В Напруга пробою між котушкою та контактами 2000 В between contact sets 1000 В між струмовводами 1000 В Додаткові дані Механічний ресурс > 108 Електричний ресурс > 105 (2 A / 30 В DC резистивна),
> 5 x 105 (1 A / 30 В DC резистивна)Температура навколишнього середовища для роботи -40...+85 °C (1,5 ... 24 В DC),
-40...+70 °C (48 В DC)
- Дані котушки
Стандартне реле
Код котушки Номінальна напруга В DC Опір котушки при 20 °C Ω Допуск опору Робочий діапазон напруги живлення В DC мін. (при 20 °C) макс. (при 20 °C) 1.5V 1,5 16 ± 10% 1,125 2,25 3V 3 64,3 ± 10% 2,25 4,5 4.5V 4,5 145 ± 10% 3,38 6,75 5V 5 178 ± 10% 3,75 7,5 6V 6 257 ± 10% 4,5 9 9V 9 579 ± 10% 6,75 13,5 12V 12 1 028 ± 10% 9 18 24V 24 4 114 ± 10% 18 36 48V 48 8 553 ± 10% 36 72 Бістабільне реле з однією котушкою
Код котушки Номінальна напруга В DC Опір котушки при 20 °C Ω Допуск опору Робочий діапазон напруги живлення В DC мін. (при 20 °C) макс. (при 20 °C) 1.5V 1,5 22,5 ± 10% 1,125 2,25 3V 3 90 ± 10% 2,25 4,5 4.5V 4,5 202,5 ± 10% 3,38 6,75 5V 5 250 ± 10% 3,75 7,5 6V 6 360 ± 10% 4,5 9 9V 9 810 ± 10% 6,75 13,5 12V 12 1 440 ± 10% 9 18 24V 24 5 760 ± 10% 18 36 Бістабільне реле з двома котушками
Код котушки Номінальна напруга В DC Опір котушки при 20 °C Ω Допуск опору Робочий діапазон напруги живлення В DC Set coil Reset coil мін. (при 20 °C) макс. (при 20 °C) 1.5V 1,5 11,2 11,2 ± 10% 1,125 2,25 3V 3 45 45 ± 10% 2,25 4,5 4.5V 4,5 101,2 101,2 ± 10% 3,38 6,75 5V 5 125 125 ± 10% 3,75 7,5 6V 6 180 180 ± 10% 4,5 9 9V 9 405 405 ± 10% 6,75 13,5 12V 12 720 720 ± 10% 9 18 24V 24 2 880 2 880 ± 10% 18 36
- Розміри й схеми
Standard PC board terminal
Стандартне реле / Бістабільне реле з однією котушкою
Габаритні розміри
Standard PC board terminal
Габаритні розміри
Self clinching terminal
Розмітка монтажних отворів (вид з боку паяння)
Схема комутації (вид з боку виводів)
Бістабільне реле з двома котушками (L2)
(Deenergized condition)
Схема комутації (вид з боку виводів)
Бістабільне реле з двома котушками (LT)
(Reset condition)
Бістабільне реле з двома котушками
Габаритні розміри
Standard PC board terminal
Габаритні розміри
Self clinching terminal
Розмітка монтажних отворів (вид з боку паяння)
Схема комутації (вид з боку виводів)
Стандартне реле
(Reset condition)
Схема комутації (вид з боку виводів)
Бістабільне реле з однією котушкою
(Reset condition)
Surface-mount terminal
Тип SA
Габаритні розміри
Стандартне реле / Бістабільне реле з однією котушкою
Suggested mounting pad (Top view)
Стандартне реле / Бістабільне реле з однією котушкою
Габаритні розміри
Бістабільне реле з двома котушками
Suggested mounting pad
Бістабільне реле з двома котушками
Схема комутації (Top view)
Стандартне реле
(Deenergized condition)
Схема комутації (Top view)
Бістабільне реле з однією котушкою
(Reset condition)
Схема комутації (Top view)
Бістабільне реле з двома котушками (L2)
(Reset condition)
Схема комутації (Top view)
Бістабільне реле з двома котушками (LT)
(Reset condition)
Тип SS
Габаритні розміри
Стандартне реле / Бістабільне реле з однією котушкою
Suggested mounting pad (Top view)
Стандартне реле / Бістабільне реле з однією котушкою
Габаритні розміри
Бістабільне реле з двома котушками
Suggested mounting pad
Бістабільне реле з двома котушками
Схема комутації (Top view)
Стандартне реле
(Deenergized condition)
Схема комутації (Top view)
Бістабільне реле з однією котушкою
(Reset condition)
Схема комутації (Top view)
Бістабільне реле з двома котушками (L2)< /p>
(Reset condition)
Схема комутації (Top view)
Бістабільне реле з двома котушками (LT)
(Reset condition)
