Реле надмініатюрні RSM954N
Виробник: Relpol
- Мініатюрне моностабільне реле
- Котушка з напругою до 48 В DC з потужністю 360 мВт
- Герметизація для пайки хвилею
- Монтаж на друковану плату
- Малі габарити і вага
- Використання - телекомунікація, побутова і офісна техніка, пристрої віддаленого керування
-
- Специфікації
Дані контактів Кількість та тип контактів 1 CO Матеріал контактів Ag/Au 0,2 µm Номінальний струм навантаження 3 A / 125 В AC 3 A / 30 В DC Максимальна комутована напруга 125 В AC Максимальна комутована потужність 220 ВA Максимальний комутований струм 3 A Опір контакту < 50 мΩ Дані котушки Номінальна напруга 3 ... 24 В DC Номінальна споживана потужність 0,36 Вт DC Дані ізоляції Напруга пробою між котушкою та контактами 1000 В AC контактного зазору 500 В AC Додаткові дані Механічний ресурс 107 Електричний ресурс 105 3 A, 125 В AC Температура навколишнього середовища для роботи -25...+55 °C
- Дані котушки
Дані котушки - виконання по напрузі, живлення постійним струмом
Код котушки Номінальна напруга
В DCОпір котушки при 20 °C
ΩДопуск опору Робочий діапазон напруги живлення В DC мін. (при 20 °C) макс. (при 20 °C) 1003 3 25 ± 10% 2,25 3,3 1005 5 75 ± 10% 3,75 5,5 1006 6 100 ± 10% 4,50 6,6 1009 9 225 ± 10% 6,75 9,9 1012 12 400 ± 10% 9,00 13,2 1024 24 1 600 ± 10% 18,00 26,5

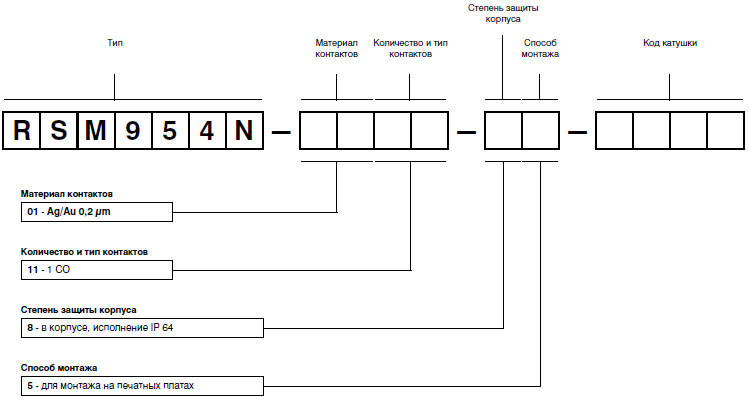

- Код замовлення
- Розміри й схеми

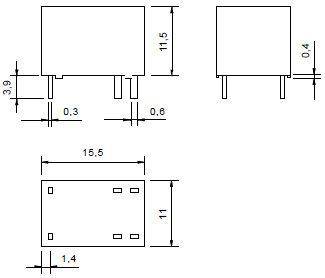

Габаритні розміри
Схема комутації (вид з боку виводів)
Розмітка монтажних отворів (вид пайки)
Монтаж
Реле RSM954N призначене для безпосереднього паяння на друкованих платах.
