Реле надмініатюрні RSM954

rsm954

Виробник: Relpol

  • Мініатюрне моностабільне реле
  • Котушка з напругою до 48 В DC з потужністю 360 мВт
  • Герметизація для пайки хвилею
  • Герметизированы, для пайки волной припоя
  • Використання - телекомунікація, побутова і офісна техніка, пристрої віддаленого керування

Специфікації
Дані контактів
Кількість та тип контактів 1 CO
Матеріал контактів Ag/Au 0,2 µm
Номінальний струм навантаження 3 A / 120 В AC
3 A / 24 В DC
Максимальна комутована напруга 120 В AC
Максимальна комутована потужність 360 ВA
Максимальний комутований струм 3 A
Опір контакту < 100 мΩ
Дані котушки
Номінальна напруга 3 ... 24 В DC
Номінальна споживана потужність 0,36 Вт DC
Дані ізоляції
Напруга пробоюміж котушкою та контактами 500 В AC
контактного зазору 500 В AC
Додаткові дані
Механічний ресурс > 107
Електричний ресурс > 105 3 A, 120 В AC
Температура навколишнього середовища для роботи -25...+55 °C

Код замовлення


Дані котушки

Дані котушки - виконання по напрузі, живлення постійним струмом, чутливе виконання

Код котушкиНомінальна напруга
В DC
Опір котушки при 20 °C
Ω
Допуск опоруРобочий діапазон напруги живлення В DC
мін. (при 20 °C)макс. (при 20 °C)
S003 3 45 ± 10% 2,25 4,5
S005 5 125 ± 10% 3,75 7,5
S006 6 180 ± 10% 4,50 9,0
S009 9 405 ± 10% 6,75 13,5
S012 12 720 ± 10% 9,00 18,0
S024 24 2 880 ± 10% 18,00 36,0

Дані котушки - виконання по напрузі, живлення постійним струмом, стандартне виконання

Код котушкиНомінальна напруга
В DC
Опір котушки при 20 °C
Ω
Допуск опоруРобочий діапазон напруги живлення В DC
мін. (при 20 °C)макс. (при 20 °C)
1003 3 25 ± 10% 2,25 3,9
1005 5 69 ± 10% 3,75 6,5
1006 6 100 ± 10% 4,50 7,8
1009 9 225 ± 10% 6,75 11,7
1012 12 400 ± 10% 9,00 15,6
1024 24 1 600 ± 10% 18,00 31,2

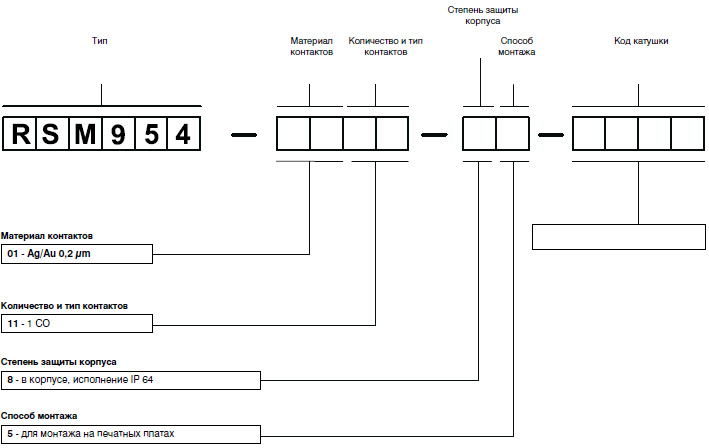

Код замовлення


Розміри й схеми

Габаритні розміри

Схеми комутації (вид з боку виводів)

Розмітка монтажних отворів (вид пайки)

Монтаж

Реле RSM954 призначене для безпосереднього паяння на друкованих платах.
