Реле надмініатюрні RSM850
Виробник: Relpol
- Поляризовані моностабільні реле
- Котушка з напругою до 24 В DC з потужністю 140 і 200 мВт
- Монтаж на плату
- Діелектрична стійкість 1000 В
- Герметизація для пайки хвилею
- Використання - телекомунікація, побутова і офісна техніка, сигналізація, пристрої медичного моніторингу, давачі керування
-
- Специфікації
Дані контактів Кількість та тип контактів 2 CO Матеріал контактів AgPd/Au 0,2 µm Номінальний струм навантаження 0,5 A / 125 В AC 2 A / 30 В DC Максимальна комутована напруга 125 В AC Максимальна комутована потужність 62,5 ВA Максимальний комутований струм 2 A Опір контакту < 100 мΩ Дані котушки Номінальна напруга 3 ... 24 В DC Номінальна споживана потужність 0,14 Вт - 3...12 В DC
0,20 Вт - 24 В DCДані ізоляції Напруга пробою між котушкою та контактами 1000 В AC контактного зазору 1000 В AC між струмовводами 1000 В AC Додаткові дані Механічний ресурс 108 Електричний ресурс 105 0,5 A, 125 В AC Температура навколишнього середовища для роботи PCB: -40...+70 °C
SMT: -40...+85 °C
- Дані котушки
Дані котушки - виконання по напрузі, живлення постійним струмом
Код котушки Номінальна напруга
В DCОпір котушки при 20 °C
ΩДопуск опору Робочий діапазон напруги живлення В DC мін. (при 20 °C) макс. (при 20 °C) 1003 3 64,3 ± 10% 2,25 7,5 1005 5 178 ± 10% 3,75 12,5 1006 6 257 ± 10% 4,50 15,0 1009 9 579 ± 10% 6,75 22,5 1012 12 1 028 ± 10% 9,00 30,0 1024 24 2 880 ± 10% 18,00 48,0

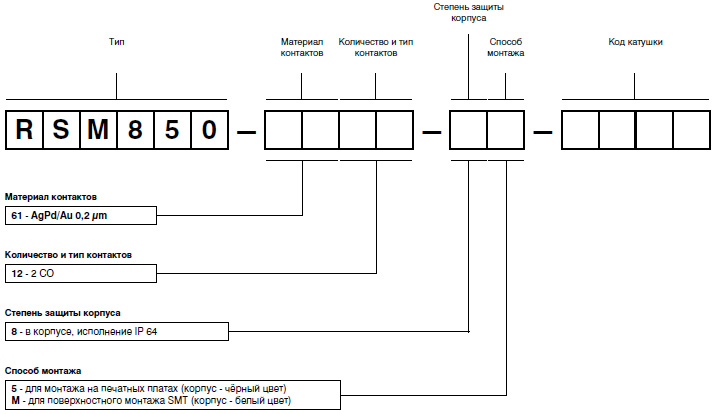

- Код замовлення
- Розміри й схеми

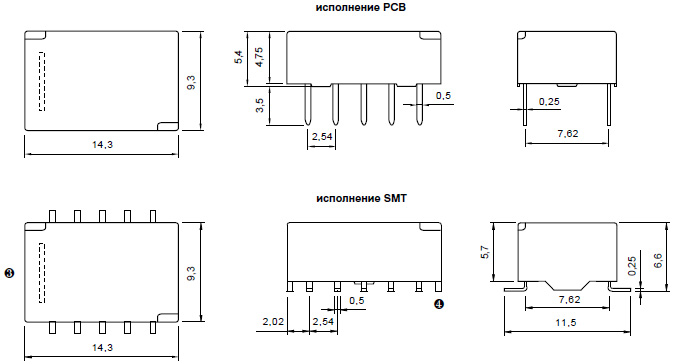

Габаритні розміри
Схема комутації (вид з боку виводів)
Розмітка монтажних отворів - виконання PCB (вид з боку паяння)
Розмітка монтажних отворів - виконання SMT (вид з боку паяння)
Монтаж
Реле RSM850 призначене для безпосереднього паяння на друкованих платах.
