Реле надмініатюрні RSM822N

RSM822N

Виробник: Relpol

  • Мініатюрне моностабільне реле для малих потужностей
  • Котушка з напругою до 48 В DC з потужністю 200 і 300 мВт
  • Монтаж на плату
  • Подвійний контакт
  • Герметизація для пайки хвилею
  • Використання - телекомунікація, побутова і офісна техніка, пристрої медичного моніторингу, давачі керування

Специфікації
Дані контактів
Кількість та тип контактів 2 CO
Матеріал контактів AgNi/Au 0,2 µm
Номінальний струм навантаження 0,6 A / 125 В AC
3 A / 2 A (NO/NC) / 30 В DC
Максимальна комутована напруга 125 В AC
Максимальна комутована потужність 250 ВA
Максимальний комутований струм 3 A
Опір контакту < 100 мΩ
Дані котушки
Номінальна напруга 3 ... 24 В DC - чутливе виконання
48 В DC - стандартне виконання
Номінальна споживана потужність 0,20 Вт DC - чутливе виконання
0,30 Вт DC - стандартне виконання
Дані ізоляції
Напруга пробоюміж котушкою та контактами 1000 В AC
контактного зазору 1000 В AC
між струмовводами 1000 В AC
Додаткові дані
Механічний ресурс > 108
Електричний ресурс > 105 0,6 A, 125 В AC
Температура навколишнього середовища для роботи -30...+90 °C

Код замовлення


Дані котушки

Дані котушки - виконання по напрузі, живлення постійним струмом, чутливе виконання

Код котушкиНомінальна напруга
В DC
Опір котушки при 20 °C
Ω
Допуск опоруРобочий діапазон напруги живлення В DC
мін. (при 20 °C)макс. (при 20 °C)
S003 3 45 ± 10% 2,1 6,5
S005 5 125 ± 10% 3,5 10,8
S006 6 180 ± 10% 4,2 13,0
S009 9 405 ± 10% 6,3 19,5
S012 12 720 ± 10% 8,4 26,5
S024 24 2 880 ± 10% 16,8 52,9

Дані котушки - виконання по напрузі, живлення постійним струмом, стандартне виконання

Код котушкиНомінальна напруга
В DC
Опір котушки при 20 °C
Ω
Допуск опоруРобочий діапазон напруги живлення В DC
мін. (при 20 °C)макс. (при 20 °C)
1048 48 7 680 ± 10% 33,6 84,9

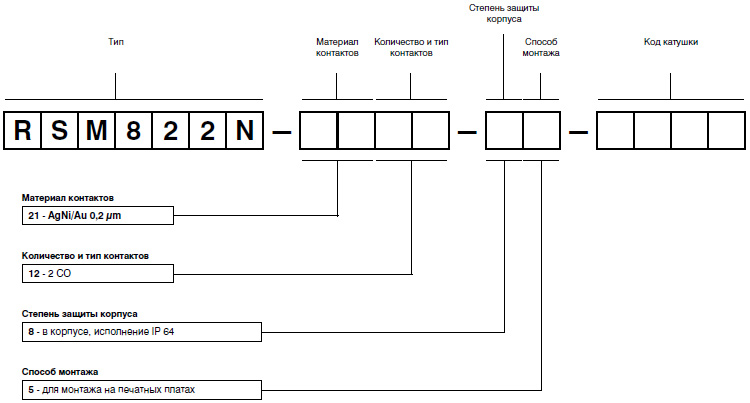

Код замовлення


Розміри й схеми

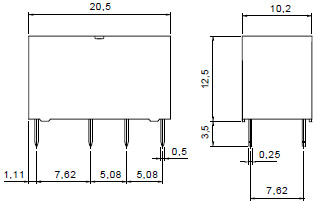

Габаритні розміри

Схеми комутації (вид з боку виводів)

Розмітка монтажних отворів (вид пайки)

Монтаж

Реле RSM822N призначене для безпосереднього паяння на друкованих платах.
