Реле сигнальні DC2Y

ds2y

Виробник: Panasonic Electric Works

  • Контакти - 2С
  • Висока чутливість при потужності котушки 200 мВт
  • Стійкість до перенапруги 1500 В
  • Корпус типу DIP-2C, відповідає роз'єму ІС 16 контактів
  • Герметизований корпус

Специфікації
Дані контактів
Кількість та тип контактів 2 CO
Матеріал контактів Ag з покриттям Au
Номінальний струм навантаження 2 A / 30 В DC
Максимальна комутована напруга 220 В DC
250 В AC
Максимальна комутована потужність 60 Вт (DC)
62.5 В A (AC) (резистивне навантаження)
Максимальний комутований струм 2 A
Опір контакту < 50 мΩ
Дані котушки
Номінальна напруга 1,5 ... 48 В DC
Номінальна споживана потужність 0,2 Вт (1.5 ... 24 В DC), 0,3 Вт (48 В DC)
Дані ізоляції
Номінальна напруга ізоляції 500 В DC
Номінальна ударна напругаміж котушкою та контактами 1500 В
Напруга пробоюміж котушкою та контактами 1000 В
з контактним зазором 1000 В
між струмовводами 750 В
Додаткові дані
Механічний ресурс > 106
Електричний ресурс > 5 x 105 (1 A / 30 В DC), 105 (2 A / 30 В DC)
Температура навколишнього середовища на роботу -40...+70 °C

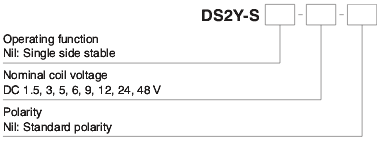

Код замовлення


Дані котушки
Код котушкиНомінальна напруга В DCОпір котушки при 20 °C ΩДопуск опоруРобочий діапазон напруги живлення В DC
мін. (при 20 °C)макс. (при 50 °C)
DC1.5V 1,5 11,3 ± 10% 1,05 3
DC3V 3  45 ± 10%   2,1  6
DC5V 5  125 ± 10%   3,5 10
DC6V 6 180 ± 10% 4,2 12
DC9V 9 405 ± 10% 6,3 18
DC12V 12 720 ± 10% 8,4 24
DC24V 24 2 880 ± 10% 16,8 48
DC48V 48 7 680 ± 10% 33,6 96

Розміри й схеми

Габаритні розміри

Розмітка монтажних отворів (вид з боку паяння)

Схема комутації (вид з боку виводів)
