Реле надмініатюрні AZ954Y

az954

Виробник: Zettler Electronics

  • Мініатюрний корпус для щільного монтажу
  • Висока чутливість при потужності котушки 114 мВт
  • Котушка з напругою до 24 В DC
  • Низька вартість
  • Доступно з ізоляцією B та F

Специфікації
Дані контактів
Кількість та тип контактів 1 CO
Матеріал контактів AgNi, золоте покриття
Номінальний струм навантаження 2 A / 250 В AC
Максимальна комутована напруга 300 В AC
Максимальна комутована потужність 250 ВA
Максимальний комутований струм 2 A
Опір контакту < 100 мΩ
Дані котушки
Номінальна напруга 3 ... 24 В DC
Номінальна споживана потужність 0,114 Вт
Дані ізоляції
Номінальна напруга ізоляції 250 В AC
Напруга пробоюміж котушкою та контактами 1250 В AC
між відкритими контактами 750 В AC
Додаткові дані
Механічний ресурс > 1 x 107
Електричний ресурс > 1 x 105 при 2 A / 120 В AC, резистивна
Температура навколишнього середовища для роботи -25...+75 °C

Дані котушки
Код котушкиНомінальна напруга В DCОпір котушки при 20 °C ΩДопуск опоруРобочий діапазон напруги живлення В DC
мін. (при 20 °C)макс. (при 20 °C)
3DS 3 45 ± 10% 2,25 6,0
5DS 5 120 ± 10% 3,75 9,8
6DS 6 180 ± 10% 4,5 12,0
9DS 9 400 ± 10% 6,75 17,8
12DS 12 700 ± 10% 9,0 23,6
24DS 24 2 800 ± 10% 18,0 47,3

Розміри й схеми

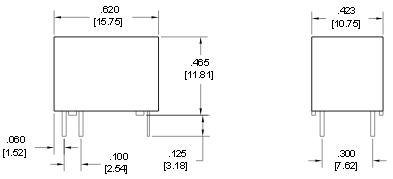

Габаритні розміри

Схема комутації

Розмітка друкованої плати
