Реле надмініатюрні AZ770
Виробник: Zettler Electronics
- Міцність ізоляції до 5 кВ (до 10 кВ допустима міцність)
- Контактний зазор - 8 мм
- Індекс (PTI/CTI) 250
- Робочий струм 5А (версія Т - 10А)
- Максимальний миттєвий струм - 20А (1А)
- Доступно корпус з компаундом
- Ізоляція UL Class F (155°C)
- Посилена ізоляція EN 60730-1 (VDE 0631, part 1), 1 Form A: EN 60335-1 (VDE 0700, part 1)
- UL, CUR file E44211
- VDE certificate 40006815
-
- Специфікації
Дані контактів Кількість та тип контактів SPST (1 NO), SPDT (1 CO) Матеріал контактів AgSnO2, AgNi (тільки високочастотні версії Т), AgNi з покриттям Au Номінальний струм навантаження 3 A / 250 В AC Максимальна комутована напруга 250 В AC Максимальна комутована потужність 1250 ВA Максимальний комутований струм 10 A Опір контакту < 100 мΩ Дані котушки Номінальна напруга 3 ... 48 В DC Номінальна споживана потужність 0,253 Вт (стандартна котушка)
0,113 Вт (чутлива котушка)
0,130 Вт (чутлива котушка підвищеної потужності)Дані ізоляції Номінальна напруга ізоляції 250 В AC Напруга пробою між котушкою та контактами 5000 В між відкритими контактами 1000 В Додаткові дані Механічний ресурс > 1 x 106 Електричний ресурс стандартна версія > 1 x 105 (8 A / 250 В AC, резистивне навантаження) версія підвищеної потужності > 1 x 105 (10 A / 250 В AC, резистивне навантаження) Температура навколишнього середовища для роботи -40...+85 °C
- Дані котушки
Стандартна котушка
Код котушки Номінальна напруга В DC Опір котушки при 20 °C Ω Допуск опору Робочий діапазон напруги живлення В DC мін. (при 20 °C) макс. (при 20 °C) 3D 3 20 ± 10% 2,25 3,9 5D 5 55 ± 10% 3,75 6,6 6D 6 80 ± 10% 4,50 7,8 9D 9 180 ± 10% 6,75 11,7 12D 12 320 ± 10% 9,00 15,6 18D 18 720 ± 10% 13,50 23,4 24D 24 1 280 ± 10% 18,00 31,2 48D 48 5 120 ± 10% 36,00 62,4 Чутлива котушка
Код котушки Номінальна напруга В DC Опір котушки при 20 °C Ω Допуск опору Робочий діапазон напруги живлення В DC мін. (при 20 °C) макс. (при 20 °C) 3DS 3 45 ± 10% 2,25 5,1 5DS 5 125 ± 10% 3,75 8,5 6DS 6 180 ± 10% 4,50 10,2 9DS 9 400 ± 10% 6,75 15,3 12DS 12 720 ± 10% 9,00 20,4 18DS 18 1 600 ± 10% 13,50 30,6 24DS 24 2 800 ± 10% 18,00 40,8 Чутлива котушка підвищеної потужності
Код котушки Номінальна напруга В DC Опір котушки при 20 °C Ω Допуск опору Робочий діапазон напруги живлення В DC мін. (при 20 °C) макс. (при 20 °C) 3DS 3 38 ± 10% 2,25 5,1 5DS 5 108 ± 10% 3,75 8,5 6DS 6 155 ± 10% 4,50 10,2 9DS 9 350 ± 10% 6,75 15,3 12DS 12 620 ± 10% 9,00 20,4 18DS 18 1 390 ± 10% 13,50 30,6 24DS 24 2 480 ± 10% 18,00 40,8 48DS 48 9 920 ± 10% 36,00 81,6
- Розміри й схеми

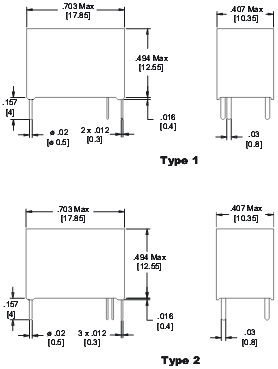

Габаритні розміри
Розмітка друкованої плати
Схеми комутації
