Реле промислові RUC

ruc

Виробник: Relpol

  • Реле потужності загального застосування
  • Котушки AC та DC
  • Монтаж: у колодках; на рейці 35 мм; на панелі; для друкованих плат
  • Виконання: FASTON 187 (4,8 x 0,55 мм), FASTON 250 (6,3 x 0,88 мм)
  • Контактний зазор: 3 мм
  • Додаткове оснащення: К – тест-кнопка; L - світлодіод - індикатор
Завантажити PDF

Специфікації
Дані контактів
Кількість та тип контактів 2 CO, 3 CO, 2 NO, 3 NO 2 NO, 3 NO з контактним зазором > 3 мм
Материал контактов AgCdO, AgNi
Номінальний струм навантаження 16 A / 250 В AC або 10 А / 400 В AC 16 A / 250 В AC
16 A / 24 В AC
Максимальна комутована напруга 440 В AC 250 В AC
Максимальна комутована потужність 4 000 ВA
Максимальний комутований струм 40 A
Опір контакту < 100 мΩ
Дані котушки
Номінальна напруга 6 ... 240 В AC 50,60 Гц 400 В AC 50 Гц
6 ... 220 В DC
Номинальная потребляемая мощность AC: 2,8 ВA 50 Гц AC: 2,5 ВA 60 Гц
DC: 1,5 Вт DC: 1,7 Вт з контактним зазором > 3 мм
Дані ізоляції
Напруга пробоюміж котушкою та контактами 2500 В AC
контактного зазора 1500 В AC 2500 В AC з контактним зазором > 3 мм
між струмовводами 2500 В AC
Додаткові дані
Механічний ресурс > 107
Електричний ресурс > 105 16 A, 250 В AC > 105 10 A, 400 В AC
Температура навколишнього середовища для роботи AC: -40...+55 °C 3 CO, 3 NO / 16 A
AC: +70 °C 2 CO, 2 NO / 16 A
DC: -40...+55 °C 3 CO, 3 NO / 16 A
DC: +70 °C 3 CO, 3 NO / 10 A; 2 CO, 2 NO / 16 A

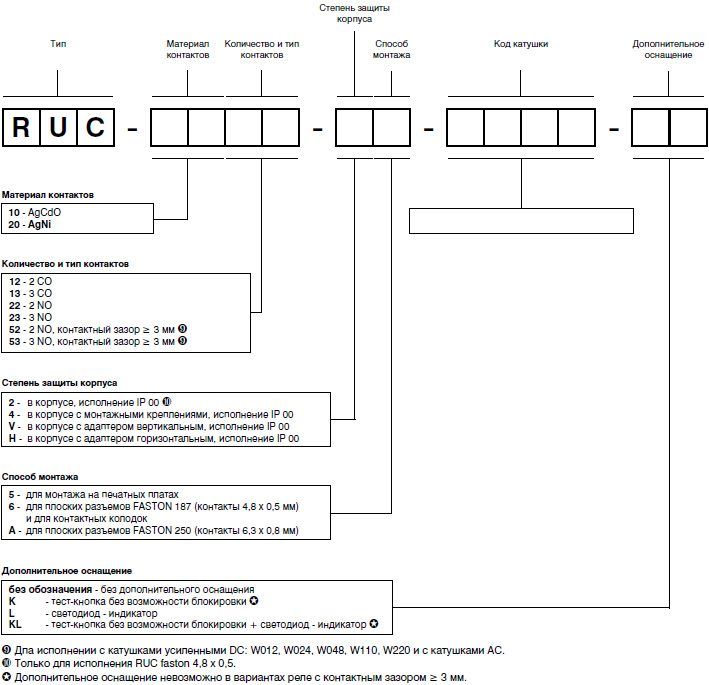

Код замовлення


Дані котушки

Дані котушки - виконання по напрузі, живлення постійним струмом

Код котушкиНомінальна напруга
В DC		Опір котушки при 20 °C
Ω		Допуск опоруРобочий діапазон напруги живлення В DC
мін. (при 20 °C)макс. (при 55 °C)
1006 6 28 ± 10% 4,8 6,6
1012 12 110 ± 10% 9,6 13,2
1024 24 430 ± 10% 19,2 26,4
1042 42 1340 ± 10% 33,6 46,2
1048 48 1750 ± 10% 38,4 52,8
1060 60 2700 ± 10% 48,0 66,0
1110 110 9200 ± 10% 88,0 121,0
1120 120 11 000 ± 10% 96,0 132,0
1220 220 37 000 ± 10% 176,0 242,0

Дані котушки - виконання по напрузі, посилене, живлення постійним струмом

Код котушкиНомінальна напруга
В DC		Опір котушки при 20 °C
Ω		Допуск опоруРобочий діапазон напруги живлення В DC
мін. (при 20 °C)макс. (при 55 °C)
W012 12 85 ± 10% 9,6 13,2
W024 24 345 ± 10% 19,2 26,4
W048 48 1370 ± 10% 38,4 52,8
W110 110 7300 ± 10% 88,0 121,0
W220 220 30 000 ± 10% 176,0 242,0

Дані котушки - виконання по напрузі, живлення змінним струмом 50/60 Гц

Код котушкиНомінальна напруга
В AC		Опір котушки при 20 °C
Ω		Допуск опоруРобочий діапазон напруги живлення В AC
мін. (при 20 °C)макс. (при 55 °C)
5006 6 4,3 ± 10% 4,8 6,6
5012 12 18,5 ± 10% 9,6 13,2
5024 24 75 ± 10% 19,2 26,4
5115 115 1840 ± 10% 92,0 127,0
5120 120 1910 ± 10% 96,0 132,0
5230 230 7080 ± 10% 184,0 253,0
5240 240 7760 ± 10% 192,0 264,0

Дані котушки - виконання по напрузі, живлення змінним струмом 50 Гц

Код котушкиНомінальна напруга
В AC		Опір котушки при 20 °C
Ω		Допуск опоруРобочий діапазон напруги живлення В AC
мін. (при 20 °C)макс. (при 55 °C)
3400 400 21 500 ± 10% 320,0 440,0

Код замовлення


Розміри й схеми

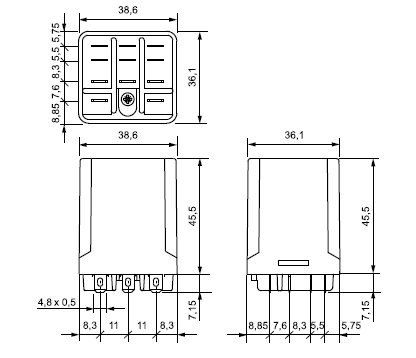

Габаритні розміри - RUC facton 4,8 x 0,5 - виконання для контактних колодок (стандартне)

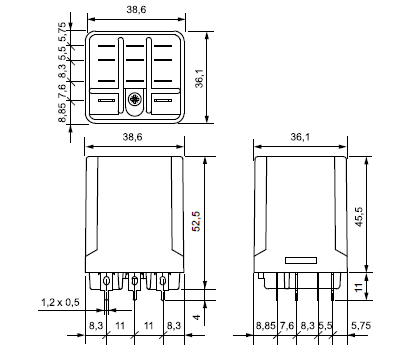

Габаритні розміри - RUC facton 4,8 x 0,5 - виконання для друкованих плат

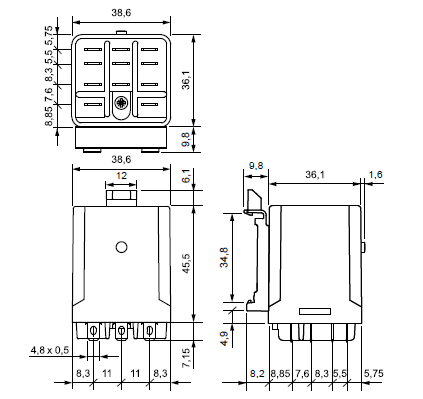

Габаритні розміри - RUC facton 4,8 x 0,5 - виконання з вертикальним адаптером (V)

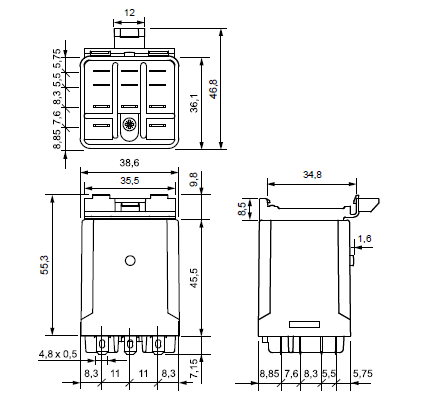

Габаритні розміри - RUC facton 4,8 x 0,5 - виконання з горизонтальним адаптером (H)

Габаритні розміри - RUC facton 6,3 x 0,8 - виконання з вертикальним адаптером (V)

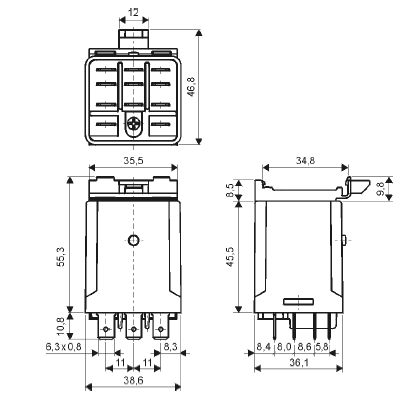

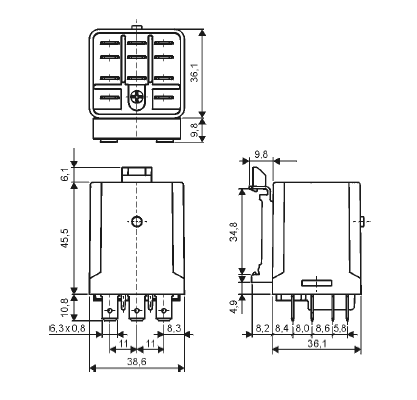

Габаритні розміри - RUC facton 6,3 x 0,8 - виконання з горизонтальним адаптером (H)

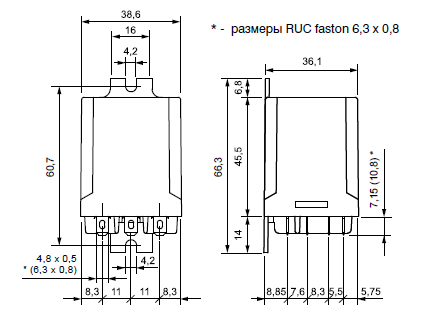

Габаритні розміри - RUC facton 4,8 x 0,5 (6,3 x 0,8) - виконання з монтажними кріпленнями в частині корпусу

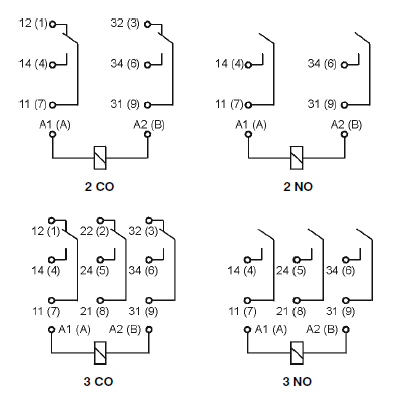

Схеми комутації (вид з боку виводів)
Монтаж

Реле RUC пропонується у виконаннях:

  • стандартний, для контактних колодок з гвинтовими затискачами GUC11 з кліпсою МВА, монтаж на рейці 35 мм відповідно до PN-EN 60715 або на панелі за допомогою 2 болтів М3
  • з монтажними кріпленнями в частині корпусу, монтаж на панелі за допомогою 2 болтів М4, плоскі рознімання FASTON 187 (4,8 х 0,5 мм) або FASTON 250 (6,3 х 0,8 мм)
  • з вертикальними адаптерами (V) або горизонтальними (Н) для безпосереднього монтажу на рейці 35 мм відповідно до PN-EN 60715, плоскі роз'єми FASTON 187 (4,8 х 0,5 мм) або FASTON 250 (6,3 х 0,8 мм)
  • для безпосереднього паяння на друкованих платах

Аксесуари

Контактні колодки


GUC11

Аксесуари для колодок


MBA - кліпса для колодки GUC11
