Реле промислові RMIA2

rmia2

Виробник: Carlo Gavazzi

  • Висока комутаційна потужність
  • Компактні розміри
  • Широка сфера застосування
  • Комутаційна стійкість 12 А (5х10000 циклів)
  • 2х полюсна конфігурація
  • АС котушка від 6 до 230 В
  • DC котушка від 5 до 110 В
  • Діелектрична стійкість - до 3750 В
  • Додатково - світлодіод, кнопка скиду і прапорець
  • Клас захисту ІР40
  • Відповідає нормам CE Low
  • Схвалено IMQ, UL, TUV, CSA

Специфікації
Дані контактів
Кількість та тип контактів 2 CO
Матеріал контактів Ag
Номінальний струм навантаження 10 A / 250 В AC
10 A / 30 В DC
Максимальна комутована напруга 250 В AC
30 В DC
Максимальна комутована потужність 300 Вт / 2 500 ВA
Максимальний комутований струм 10 A
Опір контакту < 5 мΩ
Дані котушки
Номінальна напруга 6 ... 230 В AC
5 ... 110 В DC
Номінальна споживана потужність -
Дані ізоляції
Напруга пробоюміж котушкою та контактами 3750 В AC
між відкритими контактами 750 В AC
Додаткові дані
Механічний ресурс > 1 x 107
Електричний ресурс > 1 x 105
Температура навколишнього середовища для роботи -55...+70 °C

Код замовлення


Дані котушки

Дані котушки - виконання по напрузі, живлення постійним струмом

Код котушкиНомінальна напруга В DCОпір котушки при 20 °C ΩДопуск опоруРобочий діапазон напруги живлення В DC
мін. (при 20 °C)макс. (при 55 °C)
05 5 27,5 ± 10% 4,0 5,5
06 6 40 ± 10% 4,8 6,6
12 12 160 ± 10% 9,6 13,2
24 24 650 ± 10% 19,2 26,4
48 48 2 600 ± 15% 38,4 52,8
60 60 11 000 ± 15% 48,0 66,0
110 110 11 000 ± 15% 88,0 121,0

Дані котушки - виконання за напругою, живлення змінним струмом 50/60 Гц

Код котушкиНомінальна напруга В DCОпір котушки при 20 °C ΩДопуск опоруРобочий діапазон напруги живлення В DC
мін. (при 20 °C)макс. (при 55 °C)
06 6 40 ± 10% 4,8 6,6
12 12 160 ± 10% 9,6 13,2
24 24 650 ± 10% 19,2 26,4
48 48 2 600 ± 15% 38,4 52,8
115 / 120 115 / 120 11 000 ± 15% 96,0 132,0
230 230 11 000 ± 15% 176,0 242,0

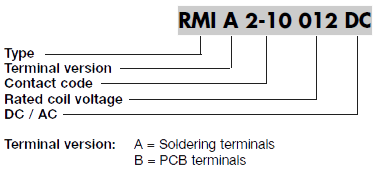

Код замовлення


Розміри й схеми

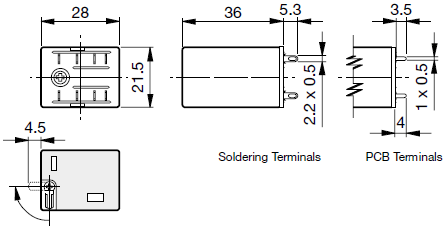

Габаритні розміри

Розмітка друкованої плати

Схема комутації
