Реле промислові RM40N
Виробник: Relpol
- Високе навантаження 40 А
- Котушки DC - до 220 В DC, клас ізоляції F: 155 °C
- Для монтажу на друкованих платах
- Малі габаритні розміри, низька маса
- Висока стійкість до ударів та вібрацій
- Висока якість та тривалий строк експлуатації
- Застосування: для автомобілів, виробничих машин, електронних пристроїв, кондиціонерів, побутових пристроїв
-
- Специфікації
Дані контактів Кількість та тип контактів 1 CO, 1 NO Матеріал контактів AgSnO2, AgCdO Номінальний струм навантаження 1 CO: 40 A / 30 A (NO/NC) / 240 В AC 1 NO: 40 A / 240 В AC 1 CO: 40 A / 30 A (NO/NC) / 30 В DC 1 NO: 40 A / 14 В DC Максимальна комутована напруга 300 В AC 110 В DC Максимальна комутована потужність 1 NO: 9600 ВА / 7200 ВА (NO/NC) 1 NO: 9600 ВА Максимальний комутований струм 40 А Опір контакту < 30 мΩ Дані котушки Номінальна напруга 12...220 В AC 50/60 Гц 5...110 В DC Номінальна споживана потужність 2,0 Вт AC 0,9 Вт DC Дані ізоляції Напруга пробою між котушкою та контактами 4 000 В AC контактного зазору 1 500 В AC Додаткові дані Механічний ресурс 107 Електричний ресурс 105 1 CO: 40 A / 30 A (NO/NC), 240 В AC 1 NO: 40 A, 240 В AC 105 1 CO: 40 A / 30 A (NO/NC), 30 В DC 1 NO: 40 A, DC 30 В Температура навколишнього середовища для роботи -55...+100 °C
- Дані котушки
Дані котушки - виконання по напрузі, живлення постійним струмом
Код котушки Номінальна напруга
В DCОпір котушки при 20 °C
ΩДопуск опору Робочий діапазон напруги живлення В DC мін. (при 20 °C) макс. (за 20 °C) 1005 5 28 ±10% 3,8 6,5 1012 12 160 ±10% 9,0 15,6 1024 24 640 ±10% 18,0 31,2 1048 48 2 560 ±10% 36,0 62,4 1110 110 13 445 ±10% 82,5 143,0 Дані котушки - виконання по напрузі, живлення змінним струмом 50/60 Гц
Код котушки Номінальна напруга
В DCОпір котушки при 20 °C
ΩДопуск опору Робочий діапазон напруги живлення В AC 50/60 Гц мін. (при 20 °C) макс. (за 20 °C) 5012 12 27 ±10% 9,0 15,6 5024 24 120 ±10% 18,0 31,2 5110 110 2 360 ±10% 82,5 143,0 5120 120 3 040 ±10% 90,0 156,0 5220 220 13 490 ±10% 165,0 286,0

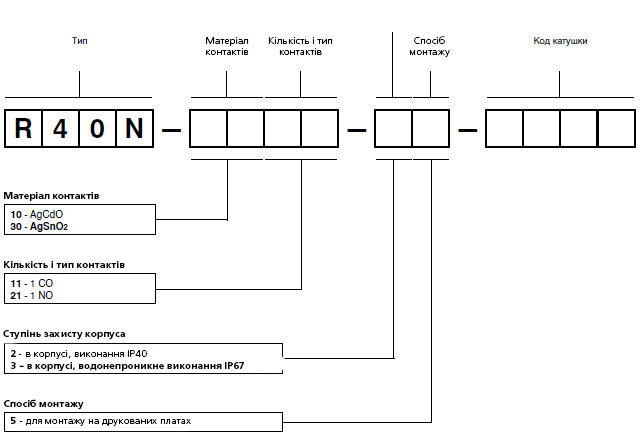

- Код замовлення
- Розміри й схеми

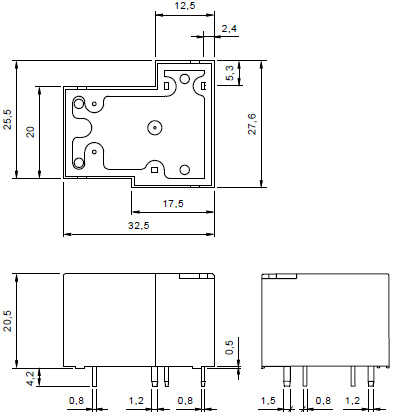

Габаритні розміри

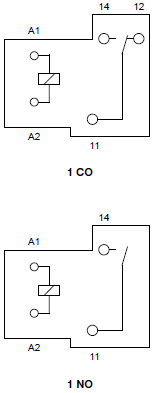

Схеми комутації

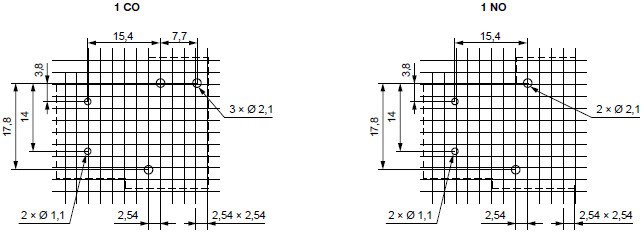

Розмітка монтажних отворів (вид з боку пайки)
Монтаж
Реле RM40N призначено для безпосередньої пайки на друкованих платах
