Реле промислові RM30N
Виробник: Relpol
- Високе навантаження 30 А
- Котушки DC — до 110 В DC, низька потужність котушок 0,9 Вт, клас ізоляції F: 155 °C
- Для монтажу на друкованих платах
- Малі габаритні розміри, низька маса
- Висока стійкість до ударів та вібрацій
- Висока якість та тривалий строк експлуатації
- Застосування: для автомобілів, виробничих машин, електронних пристроїв, кондиціонерів, побутових пристроїв
-
- Специфікації
Дані контактів Кількість та тип контактів 1 CO, 1 NO Матеріал контактів AgSnO2, AgCdO Номінальний струм навантаження 1 CO: 30 A / 20 A (NO/NC) / 240 В AC 1 NO: 30 A / 240 В AC 1 CO: 30 A / 20 A (NO/NC) / 14 В DC 1 NO: 30 A / 14 В DC Максимальна комутована напруга 300 В AC 110 В DC Максимальна комутована потужність 1 NO: 7200 ВА / 4800 ВА (NO/NC) 1 NO: 7200 ВА Максимальний комутований струм 30 А Опір контакту < 30 мΩ Дані котушки Номінальна напруга 5...110 В DC Номінальна споживана потужність 0,9 Вт DC Дані ізоляції Напруга пробою між котушкою та контактами 2500 В AC контактного зазору 1500 В AC Додаткові дані Механічний ресурс 107 Електричний ресурс 105 1 CO: 30 A / 20 A (NO/NC), 240 В AC 1 NO: 30 A, 240 В AC Температура навколишнього середовища для роботи -55...+100 °C
- Дані котушки
Дані котушки — виконання по напрузі, живлення постійним струмом
Код котушки Номінальна напруга
В DCОпір котушки при 20 °C
ΩДопуск опору Робочий діапазон напруги живлення В DC мін. (при 20 °C) макс. (за 20 °C) 1005 5 28 ±10% 3,8 6,5 1012 12 160 ±10% 9,0 15,6 1024 24 640 ±10% 18,0 31,2 1048 48 2 560 ±10% 36,0 62,4 1110 110 13 445 ±10% 82,5 143,0

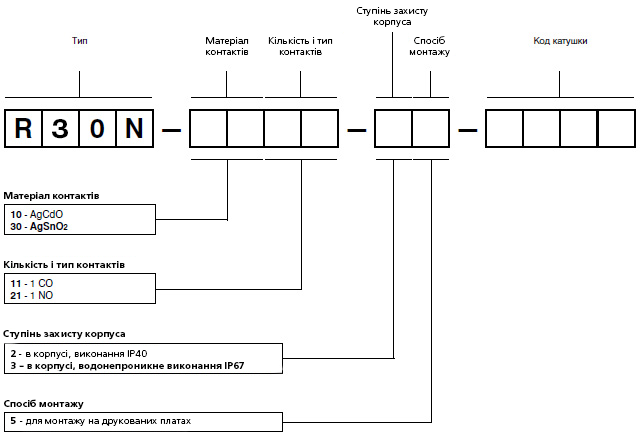

- Код замовлення
- Розміри й схеми

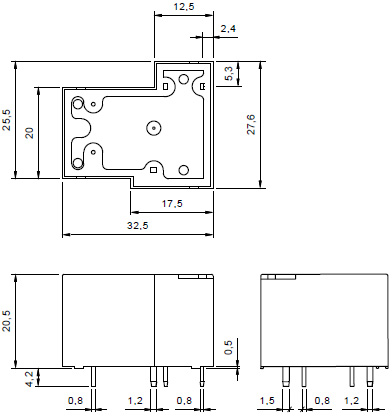

Габаритні розміри
Схеми комутації

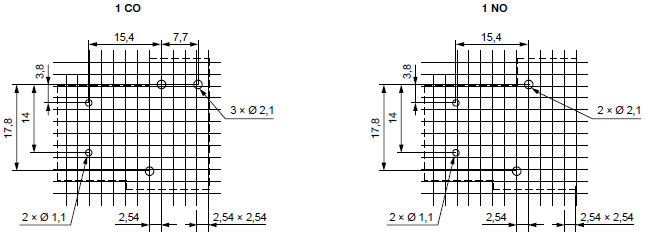

Розмітка монтажних отворів (вид з боку пайки)
Монтаж
Реле RM30N призначені для безпосередньої пайки на друкованих платах
