Реле промислові R20
Виробник: Relpol
- Висока комутована потужність до 30 А
- Контакти типу "bridge"
- Плоскі роз'єми FASTON 250 (контакти 6,3 x 0,8 мм)
- Висока завадостійкість
- Висока міцність ізоляції
-
- Специфікації
Дані контактів Кількість та тип контактів 1 NO, 2 NO Матеріал контактів AgSnO2 Номінальний струм навантаження 1 NO: 30 A / 250 В AC 2 NO: 25 A / 250 В AC Максимальна комутована напруга 440 В AC Максимальна комутована потужність 1 NO: 7 000 ВA 2 NO: 6 250 ВA Максимальний комутований струм 1 NO: 30 A 2 NO: 25 A Опір контакту < 100 мΩ Дані котушки Номінальна напруга 24 ... 230 В AC 50/60 Гц 12 ... 110 В DC Номінальна споживана потужність 1,7 ВA 24, 48 В AC
2,5 ВA 115, 230 В AC1,9 Вт DC Дані ізоляції Напруга пробою між котушкою та контактами 4000 В AC контактного зазору 2000 В AC Додаткові дані Механічний ресурс > 107 Електричний ресурс > 105 1 NO: 30 A, 250 В AC 2 NO: 25 A, 250 В AC Температура навколишнього середовища для роботи -25...+75 °C
- Дані котушки
Дані котушки - виконання по напрузі, живлення постійним струмом
Код котушки Номінальна напруга В DC Опір котушки при 20 °C Ω Допуск опору Робочий діапазон напруги живлення В DC мін. при (20 °C) макс. при (20 °C) 1012 12 75,8 ± 10% 9,0 13,2 1024 24 303 ± 10% 18,0 26,4 1110 110 6 400 ± 10% 82,5 121,0 Дані котушки - виконання по напрузі, живлення змінним струмом 50/60 Гц
Код котушки Номінальна напруга В AC Опір котушки при 20 °C Ω Допуск опору Робочий діапазон напруги живлення В AC мін. при (20 °C) макс. при (20 °C) 5024 24 338 ± 10% 18,0 26,4 5048 48 ± 10% 36,0 52,8 5115 115 5 260 ± 10% 86,3 126,5 5230 230 21 000 ± 10% 172,5 253,0
- Код замовлення
- Розміри й схеми

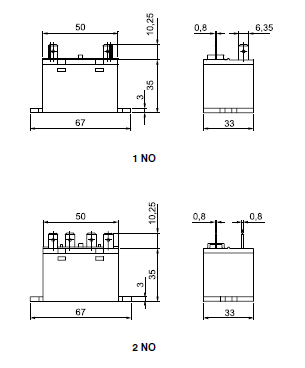

Габаритні розміри

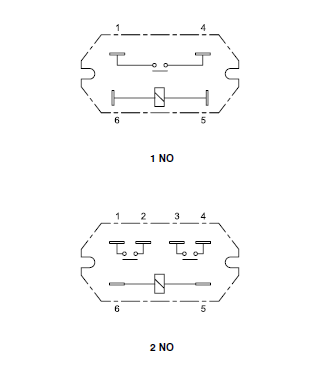

Схема комутації (вид з боку виводів)
Монтаж
Реле R20 призначені для плоских роз'ємів FASTON 250 (контакти 6,3 x 0,8 мм), реле монтуються безпосередньо на панелі за допомогою 2 болтів М4.
