Реле промислові R15 4P

r15-4co

Виробник: Relpol

  • Реле загального застосування
  • Для контактних колодок: монтаж на рейці 35 мм; на панелі; під паяння
  • Котушки AC та DC

Специфікації
Дані контактів
Кількість та тип контактів 4 CO
Матеріал контактів AgCdO, AgCdO/Au 0,2 µm, AgCdO/Au 5 µm
Номінальний струм навантаження 10 A / 250 В AC, 10 A / 277 В AC UL 508
110 A / 24 В DC
Максимальна комутована напруга 440 В AC
Максимальна комутована потужність 2 500 ВA
Максимальний комутований струм 20 A
Опір контакту < 100 мΩ
Дані котушки
Номінальну напругу 6 ... 240 В AC 50/60 Гц
6 ... 220 В DC
Номінальна споживана потужність AC: 2,8 ВA 50 Гц, 2,5 ВA 60 Гц
DC: 1,5 W
Дані ізоляції
Напруга пробоюміж котушкою та контактами 2 500 В AC
контактного зазору 1 500 В AC
між струмовводами 2 000 В AC
Додаткові дані
Механічний ресурс > 2 x 105 10 A, 250 В AC
Електричний ресурс > 2 x 107
Температура навколишнього середовища для роботи AC: -40...+55 °C
DC: -40...+70 °C

Код замовлення


Дані котушки

Дані котушки - виконання по напрузі, живлення постійним струмом

Код котушкиНомінальна напруга В DCОпір котушки при 20 °C ΩДопуск опоруРобочий діапазон напруги живлення В DC
мін. при (20 °C)макс. при (55 °C)
1006 6 28 ± 10% 4,8 6,6
1012 12 110 ± 10% 9,6 13,2
1024 24 430 ± 10% 19,2 26,4
1048 48 1 750 ± 10% 38,4 52,8
1060 60 2 700 ± 10% 48,0 66,0
1110 110 9 200 ± 10% 88,0 121,0
1120 120 11 000 ± 10% 96,0 132,0
1220 220 37 000 ± 10% 176,0 242,0

Дані котушки - виконання по напрузі, живлення змінним струмом 50 Гц, основне

Код котушкиНомінальна напруга В ACОпір котушки при 20 °C ΩДопуск опоруРобочий діапазон напруги живлення В AC
мін. при (20 °C)макс. при (55 °C)
3006 6 4,8 ± 15% 4,8 6,6
3012 12 20 ± 15% 9,6 13,2
3024 24 72 ± 15% 19,2 26,4
3048 48 360 ± 15% 38,4 52,8
3060 60 520 ± 15% 48,0 66,0
3115 115 2 100 ± 15% 92,0 126,5
3120 120 2 300 ± 15% 96,0 132,0
3220 220 7 000 ± 15% 176,0 242,0
3230 230 7 900 ± 15% 184,0 253,0
3240 240 8 300 ± 15% 192,0 264,0

Дані котушки - виконання по напрузі, живлення змінним струмом 60 Гц, спеціальне

Код котушкиНомінальна напруга В ACОпір котушки при 20 °C ΩДопуск опоруРобочий діапазон напруги живлення В AC
мін. при (20 °C)макс. при (55 °C)
6006 6 4,8 ± 15% 4,8 6,6
6012 12 17 ± 15% 9,6 13,2
6024 24 65 ± 15% 19,2 26,4
6048 48 310 ± 15% 38,4 52,8
6060 60 490 ± 15% 48,0 66,0
6110 115 1 760 ± 15% 92,0 126,5
6120 120 2 000 ± 15% 96,0 132,0
6220 220 6 900 ± 15% 176,0 242,0
6230 230 7 000 ± 15% 184,0 253,0
6240 240 7 100 ± 15% 192,0 264,0

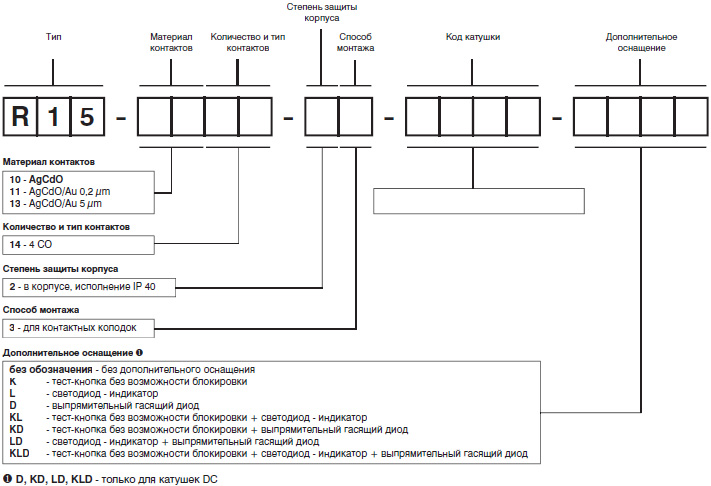

Код замовлення

Внимание:
Для реле с дополнительным оснащением D - выпрямительный гасящий диод (исполнения D, KD, LD, KLD) - необходимо соблюдение полярности при питании катушек напряжением DC: -A1(13) / +A2(14). Полярность указана на корпусе реле. Для остальных типов исполнения реле с катушками DC, полярность питания произвольная.


Розміри й схеми

Габаритні розміри

Схеми комутації (вид з боку виводів)

Монтаж

Реле R15 - 4 CO призначені для:

  • контактних колодок з гвинтовими затискачами GZ14U з кліпсою GZ14 0737, монтаж на рейці 35 мм відповідно до PN-EN 60715
  • контактних колодок з гвинтовими затискачами GZ14 з кліпсою GZ14 0737, монтаж на панелі за допомогою 2 болтів М3
  • контактних колодок з гвинтовими затискачами GZ14Z з кліпсоюGZ14 0737, монтаж на панелі за допомогою 2 болтів М3
  • контактних колодок під пайку GOP14 з кліпсою R15 0736 та кріпленнями R15 5922

Аксесуари

Контактні колодки

GZ14U GZ14 GOP14 GZ14Z

Аксесуари для колодок


GZ14 0737 - кліпса для GZ14U, GZ14 та GZ14Z R15 0736 - кліпса для GOP14 R15 5922 - тримач скоби R15 0736 (для GOP14)
