Реле промислові R15 3P

r15-3co

Виробник: Relpol

  • Реле загального застосування
  • Для контактних колодок: монтаж на рейці 35 мм; на панелі; під паяння
  • Контакти AgNi
  • Котушки AC та DC

Специфікації
Дані контактів
Кількість та тип контактів 3 CO
Матеріал контактів AgNi, AgNi/Au 0,2 µm, AgNi/Au 5 µm
Номінальний струм навантаження 10 A / 250 В AC, 10 A / 277 В AC UL 508
10 A / 24 В DC
Максимальна комутована напруга 440 В AC
Максимальна комутована потужність 2 500 ВA
Максимальний комутований струм 10 A
Опір контакту < 100 мΩ
Дані котушки
Номінальна напруга 6 ... 240 В AC 50/60 Гц
6 ... 220 В DC
Номінальна споживана потужність AC: 2,8 ВA 50 Гц, 2,5 ВA 60 Гц
DC: 1,5 Вт
Дані ізоляції
Напруга пробоюміж котушкою та контактами 2 500 В AC
контактного зазору 1 500 В AC
між струмовводами 2 000 В AC
Додаткові дані
Механічний ресурс > 2 x 105 10 A, 250 В AC
Електричний ресурс > 2 x 107
Температура навколишнього середовища для роботи AC: -40...+55 °C
DC: -40...+70 °C

Код замовлення


Дані котушки

Дані котушки - виконання по напрузі, живлення постійним струмом

Код катушкиНомінальна напруга В DCОпір котушки при 20 °C ΩДопуск опоруРобочий діапазон напруги живлення В DC
мін. при (20 °C)макс. при (55 °C)
1006 6 28 ± 10% 4,8 6,6
1012 12 110 ± 10% 9,6 13,2
1024 24 430 ± 10% 19,2 26,4
1048 48 1 750 ± 10% 38,4 52,8
1060 60 2 700 ± 10% 48,0 66,0
1110 110 9 200 ± 10% 88,0 121,0
1120 120 11 000 ± 10% 96,0 132,0
1220 220 37 000 ± 10% 176,0 242,0

Дані котушки - виконання по напрузі, живлення змінним струмом 50/60 Гц

Код катушкиНомінальна напруга В ACОпір котушки при 20 °C ΩДопуск опоруРобочий діапазон напруги живлення В AC
мін. при (20 °C)макс. при (55 °C)
5006 6 4,3 ± 15% 4,8 6,6
5012 12 18,5 ± 15% 9,6 13,2
5024 24 75 ± 15% 19,2 26,4
5048 48 305 ± 15% 38,4 52,8
5060 60 475 ± 15% 48,0 66,0
5115 115 1 840 ± 15% 92,0 126,5
5120 120 1 910 ± 15% 96,0 132,0
5220 220 6 980 ± 15% 176,0 242,0
5230 230 7 080 ± 15% 184,0 253,0
5240 240 7 760 ± 15% 192,0 264,0

Код замовлення

Внимание:
Для реле с дополнительным оснащением D - выпрямительный гасящий диод (исполнения WTD и WTLD) - необходимо соблюдение полярности при питании катушек напряжением DC: +A1(2) / -A2(10). Полярность указана на корпусе реле. Для остальных типов исполнения реле с катушками DC, полярность питания произвольная.


Розміри й схеми

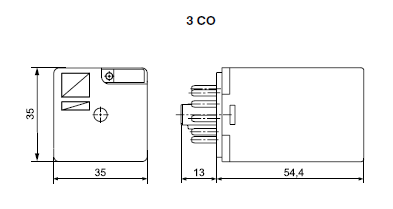

Габаритні розміри - виконання для контактних колодок (WT), із зовнішньою тест-кнопкою, з функцією блокування типу Т

Габаритні розміри - виконання для контактних колодок, з тест-кнопкою без функції блокування контактів або заглушкою

Кнопки R15-M404 та заглушки R15-M203 слід замовляти окремо. Замінюють кнопки типу Т. Для самостійної заміни Клієнтом.

Схеми комутації (вид з боку виводів)

Монтаж

Реле R15 - 3 CO пропонуються у виконанні:

  • стандартний WT (механічний індикатор спрацьовування з фронтальною тест-кнопкою з блокуванням), для монтажу в контактних колодках. У стандартному виконанні реле (WT) існує можливість самостійної заміни кнопки типу Т на кнопку R15-М404 без функції блокування контактів або заглушку R15-М203, що виключає функції тесту та блокування контактів. Кнопки типу Р та заглушки слід замовляти окремо

Реле R15 - 3 CO призначені для:

  • контактних колодок з гвинтовими затискачами PS11 та PZ11 з кліпсою PZ11 0031, монтаж на рейці 35 мм відповідно до PN-EN 60715 або на панелі за допомогою 2 болтів М3
  • контактних колодок з гвинтовими затискачами GZU11 з кліпсою GZU 1052, монтаж на рейці 35 мм відповідно до PN-EN 60715
  • контактних колодок з гвинтовими затискачами GZ11 з кліпсою GZ 1050, монтаж на панелі за допомогою 2 болтів М3
  • контактних колодок з гвинтовими затискачами GZS11, монтаж на рейці 35 мм відповідно до PN-EN 60715 або на панелі за допомогою 2 болтів М3
  • контактних колодок з гвинтовими затискачами GZP11 з кліпсоюGZP-0054, монтаж на рейці 35 мм відповідно до PN-EN 60715 або на панелі за допомогою 2 болтів М3
  • контактних колодок під пайку GOP11 з кліпсою R159 1051 та кріпленнями R15 5922

Аксесуари

Контактні колодки

PS11 PZ11 GZU11 GZ11
GZS11 GZP11 GOP11

Аксесуари для колодок

PZ11 0031 - кліпса для PS11 и PZ11 GZU 1052 - кліпса для GZU11 GZ 1050 - кліпса для GZ11 GZP-0054 - кліпса для GZP11
GZP-0035 - маркувальна табличка до колодки GZP11 Модуль часу T(COM3) для GZP11 R159 1051 - кліпса для GOP11 R15 5922 - тримач скоби R159 1051 (для колодки GOP11)
