Реле мініатюрні RM96
Виробник: Relpol
- Висота - 16,2 мм
- IP 40 та IP 67
- Для друкованих плат (1СО, 1А, 1В) і контактних колодок (1СО)
- Аксесуари - колодки і модулі для 1СО
- Котушки DC
- Рециклінг пакування
- Висота виводів - 3,2 мм для 1СО і 5 мм, для 1А, 1В
-
- Специфікації
Дані контактів Кількість та тип контактів 1 CO, 1 NO, 1 NC Матеріал контактів AgSnO2, AgSnO2/Au 3 µm, AgCdO Номінальний струм навантаження 8 A / 250 В AC 8 A / 24 В DC Максимальна комутована напруга 440 В AC Максимальна комутована потужність 2000 ВA Максимальний комутований струм 8 A Опір контакту < 100 мΩ Дані котушки Номінальна напруга 5 ... 48 В DC Номінальна споживана потужність DC: 0,22 ... 0,3 Вт Дані ізоляції Напруга пробою між котушкою та контактами 4000 В AC контактного зазору 1000 В AC Додаткові дані Механічний ресурс > 2 x 107 Електричний ресурс > 105 8 A, 250 В AC Температура навколишнього середовища для роботи -40...+80 °C
- Дані котушки
Дані котушки - виконання по напрузі, живлення постійним струмом
Код котушки Номінальна напруга
В DCОпір котушки при 20 °C
ΩДопуск опору Робочий діапазон напруги живлення В DC мін. (при 20 °C) макс. (при 20 °C) 1005 5 110 ± 10% 3,5 12,7 1006 6 160 ± 10% 4,2 14,5 1009 9 360 ± 10% 6,3 22,0 1012 12 660 ± 10% 8,4 29,5 1018 18 1 500 ± 10% 12,6 44,0 1024 24 2 200 ± 10% 16,8 54,0 1048 48 8 000 ± 10% 33,6 102,0

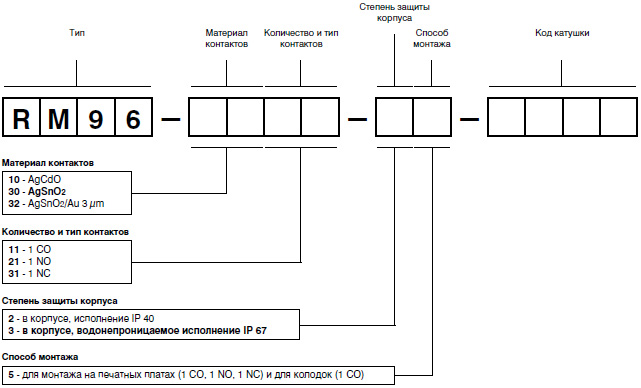

- Код замовлення
- Розміри й схеми

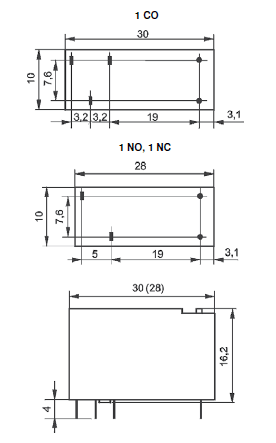

Габаритні розміри

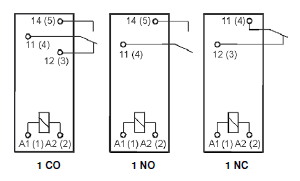

Схеми комутації (вид з боку виводів)
Вивід A1(1); A2(2) 12(3); 11(4); 14(5) [мм] Ø 0,6 x 0,9 0,6 x 0,1 Отвірки на друкованій платі:
- для реле: Ø 1,3 + 0,1 мм

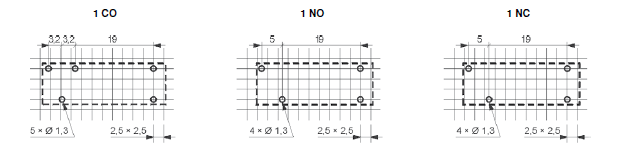

Розмітка монтажних отворів (вид пайки)
Монтаж
Реле RM96 1 СО (один перемикаючий контакт) призначені для:
- безпосереднього паяння на друкованих платах
- контактних колодок з гвинтовими затискачами GZ 96 з кліпсою MS 16 або GZMB80-0040 або GZM-0041 , монтаж на рейці 35 мм відповідно до PN-EN 60715 або на панелі за допомогою 1 болта М3. До колодок пропонуються модулі сигнальні / захисні типу М...
Реле RM96 1 NO (один замикаючий контакт) та RM96 1 NC (один розмикаючий контакт) призначені для безпосередньої пайки на друкованих платах.
- Аксесуари
Контактні колодки
ES 32 Аксесуари для колодок
ZGGZ80 - гребінчаста перемичка для колодки ES 32 GZM80-0041 - кліпса для колодки ES 32 GZMB80-0040 - скоба для колодки ES 32 MS16 - скоба для колодки ES 32
TR - табличка для маркування (для колодки ES 32 Модуль типу М... для колодки ES 32
