Реле мініатюрні RM94

rm94

Виробник: Relpol

  • Мініатюрний корпус
  • Реле загального використання
  • Рівень захисту ІР40 або ІР67
  • Уніфікований корпус під друковану плату
  • Котушка DC - стандартне і чутливе виконання
  • Доступні модифікації з прозорим корпусом

Специфікації
Дані контактів
Кількість та тип контактів 2 CO, 2 NO, 2 NC
Матеріал контактів AgCu/Au 0,2 µm, AgCdO, AgCdO/Au 3 µm
Номінальний струм навантаження 8 A / 250 В AC
8 A / 24 В DC
Максимальна комутована напруга 440 В AC
Максимальна комутована потужність 2000 ВA
Максимальний комутований струм 8 A
Опір контакту < 100 мΩ
Дані котушки
Номінальна напруга 6 ... 110 В DC - стандартне виконання
5 ... 110 В DC - чутливе виконання
Номінальна споживана потужність 0,8 Вт DC - стандартне виконання
0,5 Вт DC - чутливе виконання
Дані ізоляції
Напруга пробоюміж котушкою та контактами 4000 В AC
контактного зазору 1000 В AC
між струмовводами 2500 В AC
Додаткові дані
Механічний ресурс > 3 x 107
Електричний ресурс > 2 x 105 8 A, 250 В AC
Температура навколишнього середовища для роботи -40...+70 °C

Код замовлення


Дані котушки

Дані котушки - виконання по напрузі, живлення постійним струмом, стандартне виконання

Код котушкиНомінальна напруга
В DC
Опір котушки при 20 °C
Ω
Допуск опоруРобочий діапазон напруги живлення В DC
мін. (при 20 °C)макс. (при 20 °C)
1006 6 47 ± 10% 3,9 8,5
1012 12 170 ± 10% 7,9 16,2
1024 24 740 ± 10% 16,8 33,6
1036 36 1 600 ± 10% 22,0 45,5
1048 48 3 200 ± 10% 34,0 70,0
1060 60 5 000 ± 10% 42,0 87,0
1080 80 10 000 ± 10% 61,0 125,0
1110 110 13 000 ± 10% 77,0 140,0

Дані котушки - виконання по напрузі, живлення постійним струмом, чутливе виконання

Код котушкиНомінальна напруга
В DC
Опір котушки при 20 °C
Ω
Допуск опоруРобочий діапазон напруги живлення В DC
мін. (при 20 °C)макс. (при 20 °C)
S005 5 47 ± 10% 3,5 8,5
S006 6 70 ± 10% 4,4 10,3
S012 12 270 ± 10% 8,8 20,3
S024 24 1 100 ± 10% 17,5 41,0
S036 36 2 000 ± 10% 24,0 55,0
S048 48 4 400 ± 10% 35,0 82,0
S060 60 6 500 ± 10% 44,0 100,0
S110 110 20 000 ± 10% 88,0 188,0

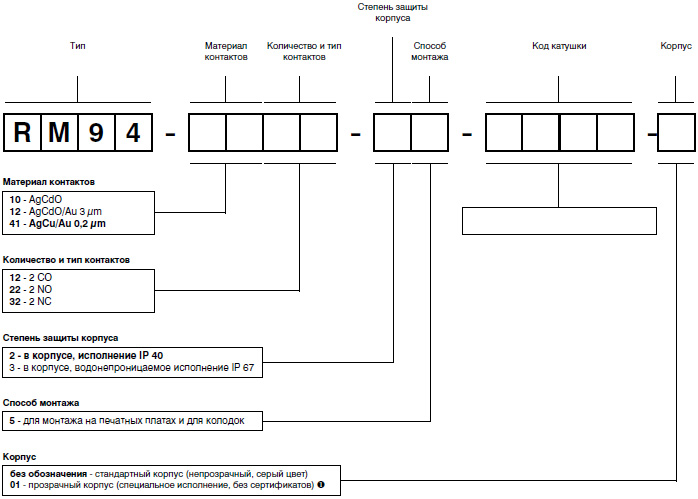

Код замовлення


Розміри й схеми

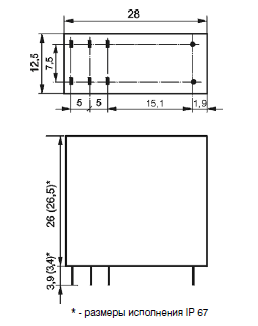

Габаритні розміри

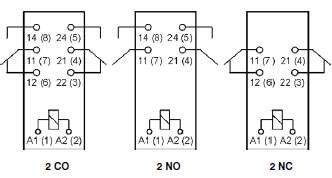

Схеми комутації (вид з боку виводів)

Висновок A1(1); A2(2) 21(4); 11(7) 22(3); 24(5); 12(6); 14(8)
[мм] Ø 0,6 0,2 x 1 0,35 x 1

Отвори на друкованій платі:

  • для реле: Ø 1,3 + 0,1 мм
  • для контактних колодок: Ø 1,5 + 0,1 мм

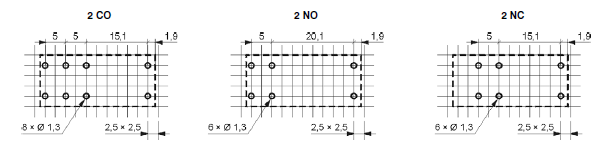

Розмітка монтажних отворів (вид пайки)

Монтаж

Реле RM94 призначене для:

  • безпосереднього паяння на друкованих платах
  • контактних колодок для друкованих плат EC 50 з кліпсою MP25-2, MH25-2, GD-0025, RM81-0001; колодок PW80 з кліпсою MP25-2, GD-0025, RM81-0001; колодок GD50з кліпсою MP25-2, GD-0025, MH25-2, RM81-0001

Аксесуари

Контактні колодки


EC50 PW80 GD50

Аксесуари для колодок

MP25-2 - кліпса для колодок EC50, GD50 MH25-2 - кліпса для колодок EC50, PW80, GD50 MP16-2 - кліпса для колодок EC50, GD50 MH16-2 - кліпса для колодок EC50, PW80, GD50

GD-0025 - кліпса для колодок EC50, PW80, GD50 GD-0016 - кліпса для колодки GD50 RM81-0001 - кліпса для колодок EC50, PW80, GD50
