Реле мініатюрні RM87, RM87 sensitive

rm87

Виробник: Relpol

  • Контакти зі сплаву, що не містить кадмій
  • Висота - 15,7 мм
  • Напруга пробою - 5000 В/ізолюючий простір - 10 мм
  • Уніфікований корпус під друковану плату
  • Аксесуари - колодки і модулі
  • Котушка AC/DC (стандартні RM87), котушки DC високочутливі (RM87 sensitive)
  • Доступні модифікації (тільки для RM87) з прозорим корпусом, зі збільшеною напругою пробою
Завантажити PDF

Специфікації
Дані контактів
Кількість та тип контактів 1 CO, 1 NO 1 NO
Матеріал контактів AgNi, AgNi/Au 5 µm, AgSnO2
Номінальний струм навантаження 12 A / 250 В AC 10 A / 250 В AC
12 A / 24 В DC 10 A / 24 В DC
Максимальна комутована напруга 440 В AC
Максимальна комутована потужність 1250 ВA 2000 ВA
Максимальний комутований струм 3000 ВA 2500 ВA
Опір контакту < 100 мΩ
Дані котушки
Номінальна напруга 12 ... 240 В AC 50/60 Гц -
3 ... 110 В DC 5 ... 48 В
Номінальна споживана потужність 0, 75 ВA -
0,4 ... 0,48 Вт 0,25 Вт
Дані ізоляції
Напруга пробоюміж котушкою та контактами 5000 В AC
контактного зазору 1000 В AC
Додаткові дані
Механічний ресурс > 3 x 107
Електричний ресурс > 105 12 A, 250 В AC > 1,7 x 105 10 A, 250 В AC
Температура навколишнього середовища для роботи AC: -40...+70 °C
DC: -40...+85 °C

Код замовлення


Дані котушки

Дані котушки - виконання по напрузі, живлення постійним струмом

Код котушкиНомінальна напруга
В DC		Опір котушки при 20 °C
Ω		Допуск опоруРобочий діапазон напруги живлення В DC
мін. (при 20 °C)макс. (при 20 °C)
1003 3 22 ± 10% 2,1 7,6
1005 5 60 ± 10% 3,5 12,7
1006 6 90 ± 10% 4,2 15,3
1009 9 200 ± 10% 6,3 22,9
1012 12 360 ± 10% 8,4 30,6
1018 18 710 ± 10% 12,6 45,9
1024 24 1 440 ± 10% 16,8 61,2
1036 36 3 140 ± 10% 25,2 91,8
1048 48 5 700 ± 10% 33,6 122,4
1060 60 7 500 ± 10% 42,0 153,0
1110 110 25 200 ± 10% 77,0 280,0

Дані котушки - виконання по напрузі, живлення постійним струмом, RM87 sensitive - чутливе виконання

Код котушкиНомінальна напруга
В DC		Опір котушки при 20 °C
Ω		Допуск опоруРобочий діапазон напруги живлення В DC
мін. (при 20 °C)макс. (при 20 °C)
S005 5 102 ± 10% 3,75 15,0
S006 6 144 ± 10% 4,50 18,0
S009 9 330 ± 10% 6,75 27,0
S010 10 400 ± 10% 7,50 30,0
S012 12 580 ± 10%  9,00 36,0
S018 18 1 300 ± 10% 13,50 54,0
S024 24 2 300 ± 10% 18,00 72,0
S048 48 9 340 ± 10% 36,00 144,0

Дані котушки - виконання по напрузі, живлення змінним струмом 50/60 Гц, RM87 - стандартне виконання

Код котушкиНомінальна напруга
В AC		Опір котушки при 20 °C
Ω		Допуск опоруРобочий діапазон напруги живлення В AC 50 Гц
мін. (при 20 °C)макс. (при 20 °C)
5012 12 100 ± 10% 9,6 13,2
5024 24 400 ± 10% 19,2 28,8
5048 48 1 550 ± 10% 38,4 57,6
5060 60 2 600 ± 10% 48,0 72,0
5110 110 8 900 ± 10% 88,0 132,0
5115 115 9 600 ± 10% 92,0 138,0
5120 120 10 220 ± 10% 96,0 144,0
5220 220 35 500 ± 10% 176,0 264,0
5230 230 38 500 ± 10% 184,0 276,0
5240 240 42 500 ± 15% 192,0 288,0

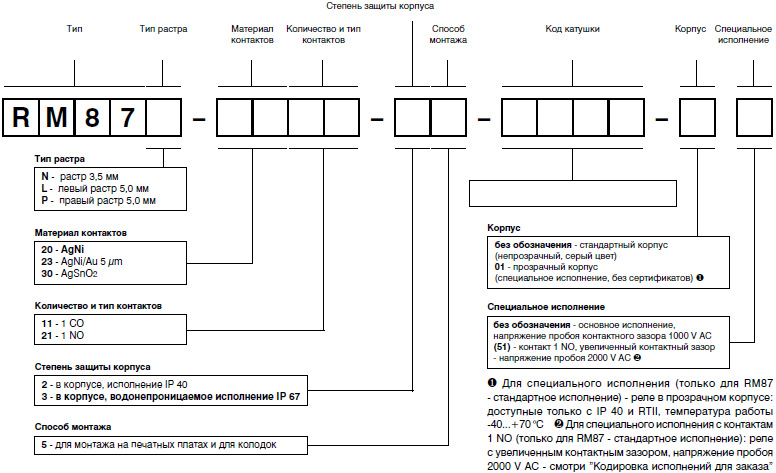

Код замовлення


Розміри й схеми

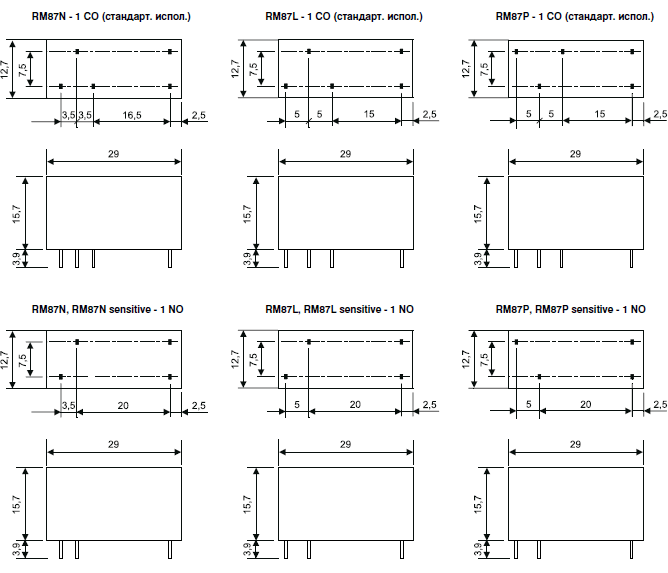

Габаритні розміри

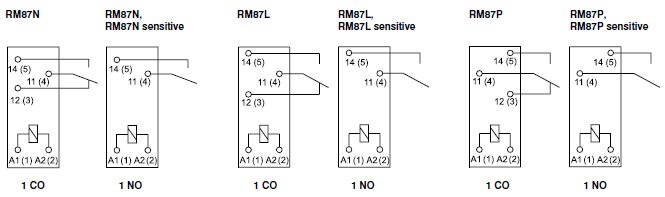

Схеми комутації

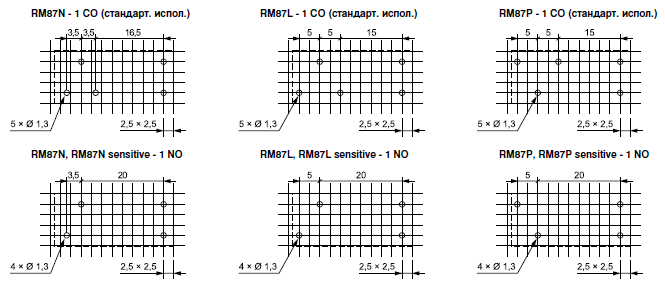

Розмітка монтажних отворів (вид з боку паяння)
Монтаж

Реле RM87N, RM87N sensitive призначене для:

  • безпосереднього паяння на друкованих платах
  • контактних колодок з гвинтовими затискачами GZT92 та GZM92 з кліпсою GZT80-0040 або GZM80-0041; контактних колодок GZS92 з кліпсою GZS-0040 або GZM80-0041, монтаж на рейці 35 мм відповідно до PN-EN 60715 або на панелі за допомогою 1 болта М3. До колодок пропонуються модулі сигнальні / захисні типу М...
  • контактних колодок для друкованих плат ЄС 35 з кліпсою MP16-2, МН16-2; контактних колодок GD35 з кліпсою MP16-2, GD-0016, MH16-2

Реле RM87L, RM87L sensitive, RM87P, RM87P sensitive призначені для:

  • безпосереднього паяння на друкованих платах
  • контактних колодок з гвинтовими затискачами GZT80 та GZM80 з кліпсою GZT80-0040 або GZM80-0041; контактних колодок GZS80 з кліпсою GZS-0040 або GZM80-0041, монтаж на рейці 35 мм відповідно до PN-EN 60715 або на панелі за допомогою 1 болта М3.
  • контактних колодок з пружинними затискачами GZMB80 та GZM80 з кліпсою GZMB80-0040 або GZM80-0041, монтаж на рейці 35 мм у соотв. з PN-EN 60715. До колодків пропонуються модулі сигнальні / захисні типу М...
  • контактних колодок для друкованих плат ЄС 50 з кліпсою MP16-2, МН16-2; контактних колодок GD50 з кліпсою MP16-2, GD-0016, MH16-2

Аксесуари

Контактні колодки

GZT80 GZM80 GZS80 EC50
PW80 GD50 GZT92 GZM92

GZS92 EC35 GD35

Аксесуари для колодок

ZGGZ80 - гребінчаста перемичка для колодок GZT80, GZM80, GZS80, GZT92, GZM92, GZS92 GZM80-0041 - кліпса для колодок GZT80, GZM80, GZS80, GZT92, GZM92, GZS92 MP25-2 - кліпса для колодок EC50, GD50, EC35, GD35 MH25-2 - кліпса для колодок EC50, PW80, GD50, EC35, GD35
MP16-2 - кліпса для колодок EC50, GD50, EC35, GD35 MH16-2 - кліпса для колодок EC50, PW80, GD50, EC35, GD35 GD-0025 - кліпса для колодок EC50, PW80, GD50, EC35, GD35 GD-0016 - кліпса для колодок GD50, GD35
RM81-0001 - кліпса для колодок EC50, PW80, GD50, EC35, GD35 GZT80-0040 - кліпса для колодок GZT80, GZM80, GZT92, GZM92 GZS-0040 - кліпса для колодок GZS80, GZS92 GZT80-0035 - табличка для маркування (для колодок GZT80, GZM80, GZT92, GZM92)

TR - табличка для маркування (для колодок GZS80, GZS92) Модуль типу М... для колодок GZT80, GZM80, GZT92, GZM92 Модуль типу М... для колодок GZS80, GZS92
