Реле мініатюрні RM84
Виробник: Relpol
- Контакти зі сплаву, що не містить кадмій
- Висота - 15,7 мм
- Напруга пробою - 5000 В/ізолюючий простір - 10 мм
- Уніфікований корпус під друковану плату
- Аксесуари - колодки і модулі
- Котушка AC и DC
- Доступні модифікації з прозорим корпусом, зі збільшеною напругою пробою
-
- Специфікації
Дані контактів Кількість та тип контактів 2 CO, 2 NO Матеріал контактів AgNi, AgNi/Au 5 µm, AgSnO2 Номінальний струм навантаження 8 A / 250 В AC 8 A / 24 В DC Максимальна комутована напруга 440 В AC Максимальна комутована потужність 2000 ВA Максимальний комутований струм 8 A Опір контакту < 100 мΩ Дані котушки Номінальна напруга 12 ... 240 В AC 50/60 Гц 3 ... 110 В DC Номінальна споживана потужність 0, 75 ВA AC 0,4 ... 0,48 Вт DC Дані ізоляції Напруга пробою між котушкою та контактами 5000 В AC контактного зазору 1000 В AC між струмівводами 2500 В AC Додаткові дані Механічний ресурс >3 x 107 Електричний ресурс >105 8 A, AC 250 В Температура навколишнього середовища для роботи AC: -40...+70 °C DC: -40...+85 °C
- Дані котушки
Дані котушки - виконання по напрузі, живлення постійним струмом
Код котушки Номінальна напруга
В DCОпір котушки при 20 °C
ΩДопуск опору Робочий діапазон напруги живлення В DC мін. (при 20 °C) макс. (при 20 °C) 1003 3 22 ± 10% 2,1 7,6 1005 5 60 ± 10% 3,5 12,7 1006 6 90 ± 10% 4,2 15,3 1009 9 200 ± 10% 6,3 22,9 1012 12 360 ± 10% 8,4 30,6 1018 18 710 ± 10% 12,6 45,9 1024 24 1 440 ± 10% 16,8 61,2 1036 36 3 140 ± 10% 25,2 91,8 1048 48 5 700 ± 10% 33,6 122,4 1060 60 7 500 ± 10% 42,0 153,0 1110 110 25 200 ± 10% 77,0 280,0 Дані котушки - виконання за напругою, живлення змінним струмом 50/60 Гц
Код котушки Номінальна напруга
V ACОпір котушки при 20 °C
ΩДопуск опору Робочий діапазон напруги живлення В AC 50 Гц мін. (при 20 °C) макс. (при 20 °C) 5012 12 100 ± 10% 9,6 13,2 5024 24 400 ± 10% 19,2 28,8 5048 48 1 550 ± 10% 38,4 57,6 5060 60 2 600 ± 10% 48,0 72,0 5110 110 8 900 ± 10% 88,0 132,0 5115 115 9 600 ± 10% 92,0 138,0 5120 120 10 220 ± 10% 96,0 144,0 5220 220 35 500 ± 10% 176,0 264,0 5230 230 38 500 ± 10% 184,0 276,0 5240 240 42 500 ± 15% 192,0 288,0

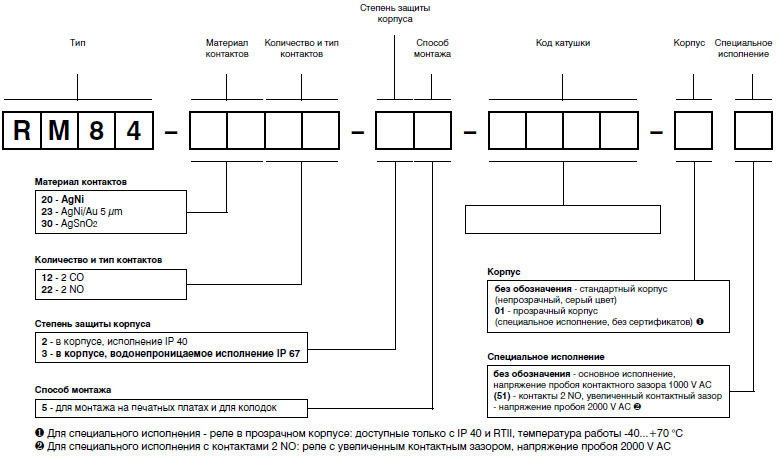

- Код замовлення
- Розміри й схеми
Габаритні розміри
Схеми комутації (вид з боку виводів)
Вивід A1(1); A2(2) 22(3); 21(4); 24(5); 12(6); 11(7); 14(8) [мм] Ø 0,6 0,5 x 0,9 Отвірки на друкованій платі:
- для реле: Ø 1,3 + 0,1 мм
- для контактних колодок: Ø 1,5 + 0,1 мм
Розмітка монтажних отворів (вид пайки)
Монтаж
Реле RM84 призначене для:
- безпосереднього паяння на друкованих платах
- контактних колодок з гвинтовими затискачами GZT80 та GZM80 з кліпсою GZT80-0040 або GZM80-0041; контактних колодок GZS80 з кліпсою GZS-0040 або GZM80-0041, монтаж на рейці 35 мм відповідно до PN-EN 60715 або на панелі за допомогою 1 болта М3
- контактних колодок з пружинними затискачами GZMB80 з кліпсою GZMB80-0040 або GZM80-0041, монтаж на рейці 35 мм відповідно до PN-EN 60715. До колодок пропонуються модулі сигнальні / захисні типу М...
- контактних колодок для друкованих плат ЄС 50 з кліпсою MP16-2, МН16-2; контактних колодок PW80 з кліпсою МН16-2; контактних колодок GD50 з кліпсою MP16-2, GD-0016, МН16-2
- Аксесуари
Контактні колодки
GZT80 GZM80 GZS80 EC50
PW80 GD50 Аксесуари для колодок
ZGGZ80 - гребінчаста перемичка для колодок GZT80, GZM80 GZM80-0041 - кліпса для колодок GZT80, GZM80, GZS80 MP25-2 - кліпса для колодок EC50, GD50 MH25-2 - кліпса для колодок EC50, PW80, GD50
MP16-2 - кліпса для колодок EC50, PW80, GD50 MH16-2 - кліпса для колодок EC50, PW80, GD50 GD-0025 - кліпса для колодок EC50, PW80, GD50 GD-0016 - кліпса для колодки GD50
RM81-0001 - кліпса для колодок EC50, PW80, GD50 GZT80-0040 - кліпса для колодок GZT80, GZM80 GZS-0040 - кліпса для колодки GZS80 GZT80-0035 - табличка для маркування (для колодок GZT80, GZM80)
TR - табличка для маркування (для колодок GZT80, GZM80) Модуль типу М... для колодок GZT80, GZM80 Модуль типу М... для колодки GZS80
