Реле мініатюрні RM45N
Виробник: Relpol
- Котушки з напругою до 24 В, при низькій потужності - 200....450 мВт
- Уніфікований корпус під друковану плату
- Компактність при малій вазі
- Висока комутаційна здатність - 10 А/ 125 В AC
- Використання - побутова автоматика, контрольно - вимірювальні прилади, телекомунікації, прилади віддаленого керування, контролери освітлення
-
- Специфікації
Дані контактів Кількість та тип контактів 1 CO, 1 NO Матеріал контактів AgSnO2 Номінальний струм навантаження 1 CO: 5 A / 5 A (NO/NC) / 250 В AC
1 CO: 10 A / 125 В AC1 NO: 5 A / 250 В AC
1 NO: 10 A / 125 В AC1 CO: 5 A / 5 A (NO/NC) / 28 В DC 1 NO: 5 A / 28 В DC Максимальна комутована напруга 277 В AC Максимальна комутована потужність 1250 ВA Максимальний комутований струм 5 А Опір контакту < 100 мΩ Дані котушки Номінальна напруга 5 ... 24 В DC Номінальна споживана потужність 0,20 Вт DC - чутливе виконання
0,45 Вт DC - стандартне виконанняДані ізоляції Напруга пробою між котушкою та контактами 4000 В AC контактного зазору 1000 В AC Додаткові дані Механічний ресурс 107 Електричний ресурс 105 1 CO: 5 A / 5 A (NO/NC), 250 В AC 1 NO: 5 A, 250 В AC 105 1 CO: 5 A / 5 A (NO/NC), DC 28 В 1 NO: 5 A, DC 28 В Температура навколишнього середовища для роботи -40...+70 °C
- Дані котушки
Дані котушки - виконання по напрузі, живлення постійним струмом, чутливе виконання
Код котушки Номінальна напруга
В DCОпір котушки при 20 °C
ΩДопуск опору Робочий діапазон напруги живлення В DC мін. (при 20 °C) макс. (при 20 °C) S005 5 125 ± 10% 3,75 5,5 S009 9 405 ± 10% 6,75 9,9 S012 12 720 ± 10% 9,00 13,2 S024 24 2 880 ± 10% 18,00 26,4 Дані котушки - виконання по напрузі, живлення постійним струмом, стандартне виконання
Код котушки Номінальна напруга
В DCОпір котушки при 20 °C
ΩДопуск опору Робочий діапазон напруги живлення В DC мін. (при 20 °C) макс. (при 20 °C) 1005 5 56 ± 10% 3,75 5,5 1009 9 180 ± 10% 6,75 9,9 1012 12 320 ± 10% 9,00 13,2 1024 24 1 280 ± 10% 18,00 26,4

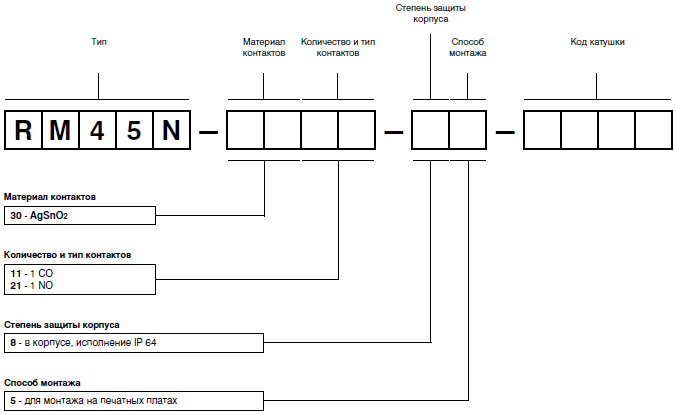

- Код замовлення
- Розміри й схеми

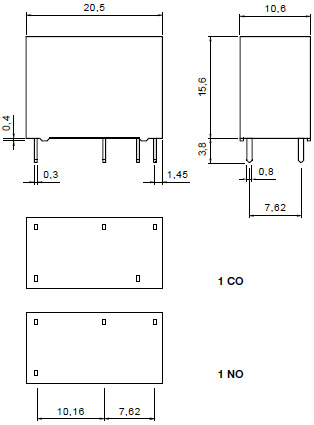

Габаритні розміри

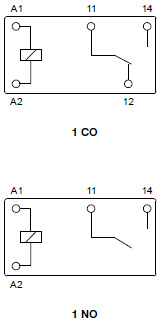

Схеми комутації

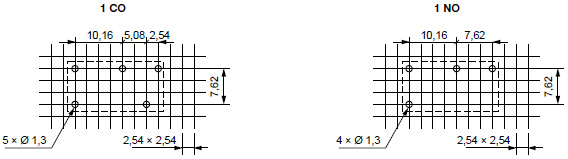

Розмітка монтажних отворів (вид з боку паяння)
Монтаж
Реле RM45N призначене для безпосереднього паяння на друкованих платах
