Реле мініатюрні RM40
Виробник: Relpol
- Мініатюрний корпус
- Висока комутаційна здатність - до 5А, або 8А
- Корпус з підвищеним рівнем ізоляції
- Використання - побутова і офісна техніка, пристрої керування, сигналізація, керування промисловими процесами
-
- Специфікації
Дані контактів Кількість та тип контактів 1 CO 1 NO Матеріал контактів AgNi, AgNi/Au 3 µm AgSnO2 Номінальний струм навантаження 5 A / 250 В AC 8 A / 250 В AC 5 A / 30 В DC 8 A / 30 В DC Максимальна комутована напруга 380 В 440 В Максимальна комутована потужність 1250 ВA 2000 ВA Максимальний комутований струм 5 A 8 A Опір контакту < 100 мΩ Дані котушки Номінальна напруга 3 ... 48 В DC Номінальна споживана потужність 0,20 Вт DC Дані ізоляції Напруга пробою між котушкою та контактами 4000 В AC контактного зазору 1000 В AC Додаткові дані Механічний ресурс > 107 Електричний ресурс >105 5 A, AC 250 В >105 8 A, AC 250 В Температура навколишнього середовища для роботи -40...+85 °C
- Дані котушки
Дані котушки - виконання по напрузі, живлення постійним струмом
Код котушки Номінальна напруга
В DCОпір котушки при 20 °C
ΩДопуск опору Робочий діапазон напруги живлення В DC мін. (при 20 °C) макс. (при 20 °C) 1003 3 45 ± 10% 2,25 4,5 1005 5 125 ± 10% 3,75 7,5 1006 6 180 ± 10% 4,50 9,0 1009 9 405 ± 10% 6,75 13,5 1012 12 720 ± 10% 9,00 18,0 1024 24 2 880 ± 10% 18,00 36,0 1048 48 11 520 ± 10% 36,00 72,0
- Код замовлення
- Розміри й схеми

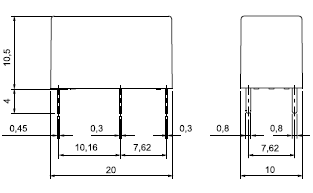

Габаритні розміри
Схеми комутації (вид з боку виводів)

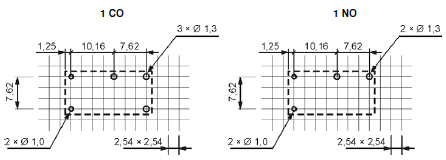

Розмітка монтажних отворів (вид пайки)
Монтаж
Реле RM40 призначене для безпосереднього паяння на друкованих платах.
