Реле мініатюрні RM12N

RM12N

Виробник: Relpol

  • Котушки з напругою до 24 В, при низькій потужності - 200...250 мВт
  • Корпус уніфікований під друковану плату
  • Компактні розміри при малій вазі
  • Використання - побутова автоматика, контрольно-вимірювальні прилади, телекомунікації, прилади віддаленого керування

Специфікації
Дані контактів
Кількість та тип контактів 1 CO, 1 NO
Матеріал контактів AgNi, AgSnO2
Номінальний струм навантаження 1 CO: 8 A / 250 В AC 1 NO: 10 A / 250 В AC
1 CO: 8 A / 30 В DC 1 NO: 10 A / 30 В DC
Максимальна комутована напруга 440 В AC
Максимальна комутована потужність 2500 ВA
Максимальний комутований струм 10 А
Опір контакту < 100 мΩ
Дані котушки
Номінальна напруга 5 ... 24 В DC
Номінальна споживана потужність 0,22 ... 0,25 Вт DC
Дані ізоляції
Напруга пробоюміж котушкою та контактами 5000 В AC
контактного зазору 1000 В AC
між струмовводами 2500 В AC
Додаткові дані
Механічний ресурс 107
Електричний ресурс 105 10 A, 250 В AC
105 10 A, DC 30 В
Температура навколишнього середовища для роботи -40...+85 °C

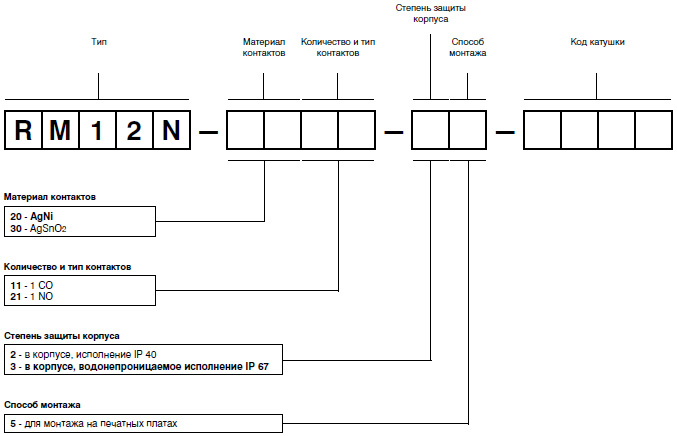

Код замовлення


Дані котушки

Дані котушки - виконання по напрузі, живлення постійним струмом

Код котушкиНомінальна напруга
В DC
Опір котушки при 20 °C
Ω
Допуск опоруРобочий діапазон напруги живлення В DC
мін. (при 20 °C)макс. (при 20 °C)
1005 5 113 ± 10% 3,5 6,5
1009 9 360 ± 10% 6,3 11,7
1012 12 620 ± 10% 8,4 15,6
1018 18 1 295 ± 10% 12,7 23,4
1024 24 2 350 ± 10% 16,8 31,2

Код замовлення


Розміри й схеми

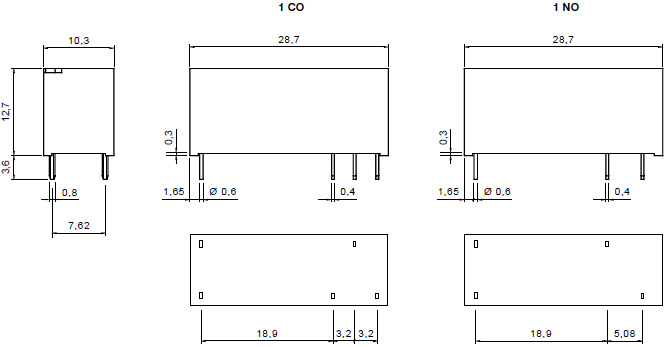

Габаритні розміри

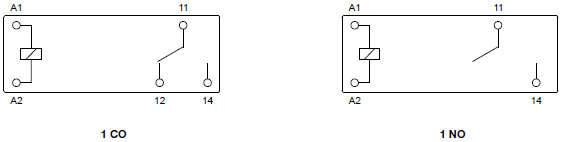

Схеми комутації

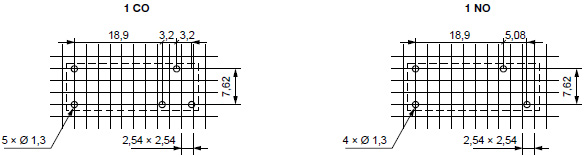

Розмітка монтажних отворів (вид з боку паяння)

Монтаж

Реле RM12N призначене для безпосереднього паяння на друкованих платах
