Реле мініатюрні JVN
Виробник: Panasonic Electric Works
- Високий струм - 16 А
- Компактний плаский корпус, висотою 10,9 мм
- Висока чутливість при 200 мВт
- Відвід тепла за рахунок термоклея
- Відповідає широкому переліку стандартів
-
- Специфікації
Дані контактів Кількість та тип контактів 1 NO Матеріал контактів AgSnO2 Номінальний струм навантаження 16 A / 125 В AC, 10 A / 277 В AC, 10 A / 125 В AC 10 A / 30 В DC Максимальна комутована напруга 270 В AC 30 В DC Максимальна комутована потужність 2770 ВA Максимальний комутований струм 16 A (125 В AC) 10 A (DC) Опір контакту < 100 мΩ Дані котушки Номінальна напруга 4,5 ... 100 В DC Номінальна споживана потужність 0,2 Вт (4,5 - 48 В DC), 0,6 Вт (100 В DC) Дані ізоляції Номінальна напруга ізоляції 500 В DC Номінальна ударна напруга 4 500 В Напруга пробою між котушкою та контактами 2 500 В між струмовводами 1000 В Додаткові дані Механічний ресурс > 2 x 107 Електричний ресурс > 3 x 104 (16 A / 125 В AC)
> 5 x 104 (10 A / 277 В AC)
> 105 (10 A / 125 В AC)> 105 (10 A / 30 В DC) Температура навколишнього середовища для роботи -40...+70°C (4,5 - 48 В DC)
-40...+60°C (100 В DC)
- Дані котушки
Код котушки Номінальна напруга В DC Опір котушки при 20 °C Ω Допуск опору Робочий діапазон напруги живлення В DC мін. (при 20 °C) макс. (при 20 °C) 4,5 В 4,5 101 ± 10% 3,15 6,75 6 В 6 180 ± 10% 4,2 9 9 В 9 405 ± 10% 6,3 13,5 12 В 12 720 ± 10% 8,4 18 18 В 18 1 620 ± 10% 12,6 27 24 В 24 2 880 ± 10% 16,8 36 48 В 48 11 520 ± 10% 33,6 72 100 В 100 16 600 ± 10% 60 110

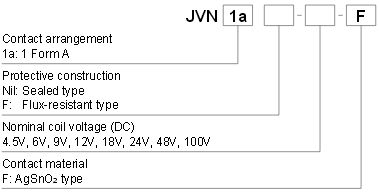

- Код замовлення
- Розміри й схеми
- Габаритні розміри
-
Розмір: Допуск
Макс. 1мм.: ±0.2мм
Від 1 до 5мм.: ±0.3мм
Мін. 5мм: ±0.4мм
- Розмітка монтажних отворів (вид з боку паяння)
- Схема комутації (вид з боку виводів)
