Реле мініатюрні JQ
Виробник: Panasonic Electric Works
- Висока стійкість до електро-перешкод
- Висока комутаційна здатність при компактному корпусі
- Висока чутливість: 200 мВт (1а), 400 мВт (1с)
- Висока напруга пробою: 8000 В
- Схвалено UL, CSA, VDE, SEMKO і TUV
- Доступні катушки типу В
-
- Специфікації
Дані контактів Кількість та тип контактів Стандартні контакти Посилені контакти 1 NO 1 CO 1 NO 1 CO Матеріал контактів AgSnO2 Номінальний струм навантаження 5 A / 125 В AC
2 A / 250 В ACNO:
5 A / 125 В AC
2 A / 250 В AC
3 A / 30 В AC
NC:
2 A / 125 В AC
1 A / 250 В AC10 A / 125 В AC
5 A / 250 В ACNO:
10 A / 125 В AC
5 A / 250 В AC
5 A / 30 В AC
NC:
3 A / 125 В AC
2 A / 250 В AC5 A / 30 В DC NC:
1 A / 30 В DC5 A / 230 В DC NC:
1 A / 30 В DCМаксимальна комутована напруга 250 В AC 110 В DC (0,3 A) Максимальна комутована потужність 625 ВA, 150 Вт NO:
625 ВA, 90 Вт
NC:
250 ВA, 30 Вт1 250 В AC, 150 Вт NO:
1 250 ВA, 150 Вт
NC:
500 В AC, 30 ВтМаксимальний комутований струм NO: 5 A, NC: 2 A NO: 10 A, NC: 3 A Опір контакту < 100 мΩ Дані котушки Номінальна напруга 5 ... 24 В DC 5 ... 48 В DC 5 ... 24 В DC 5 ... 48 В DC Номінальна споживана потужність 0,2 Вт 0,4 Вт 0,2 Вт 0,4 Вт Дані ізоляції Номінальна напруга ізоляції 500 В DC Номінальна ударна напруга 8000 В Напруга пробою між котушкою та контактами 4000 В між струмовводами 1000 В 750 В 1000 В 750 В Додаткові дані Механічний ресурс > 107 Температура навколишнього середовища для роботи -40...+70 °C (ізоляція класу E)
-40...+85 °C (ізоляція класу B)
- Дані котушки
Данные катушки - для стандартных контактов (1 NO)
Код котушки Номінальна напруга В DC Опір котушки при 20 °C Ω Допуск опору Робочий діапазон напруги живлення В DC мін. (при 20 °C) макс. (при 20 °C) 5 В 5 125 ± 10% 3,75 9 6 В 6 180 ± 10% 4,5 10,8 9 В 9 405 ± 10% 6,75 16,2 12 В 12 720 ± 10% 9 21,6 18 В 18 1 620 ± 10% 13,5 32,4 24 В 24 2 880 ± 10% 18 43,2 Дані котушки - для стандартних контактів (1 CO)
Код котушки Номінальна напруга В DC Опір котушки при 20 °C Ω Допуск опору Робочий діапазон напруги живлення В DC мін. (при 20 °C) макс. (при 20 °C) 5 В 5 125 ± 10% 3,75 7,5 6 В 6 180 ± 10% 4,5 9 9 В 9 405 ± 10% 6,75 13,5 12 В 12 720 ± 10% 9 18 18 В 18 1 620 ± 10% 13,5 27 24 В 24 2 880 ± 10% 18 36 Дані котушки - для посилених контактів (1 NO)
Код котушки Номінальна напруга В DC Опір котушки при 20 °C Ω Допуск опору Робочий діапазон напруги живлення В DC мін. (при 20 °C) макс. (при 70 °C) 5 В 5 125 ± 10% 4 6,5 6 В 6 180 ± 10% 4,8 7,8 9 В 9 405 ± 10% 7,2 11,7 12 В 12 720 ± 10% 9,6 15,6 18 В 18 1 620 ± 10% 14,4 23,4 24 В 24 2 880 ± 10% 19,2 31,2 Дані котушки - для посилених контактів (1 CO)
Код котушки Номінальна напруга В DC Опір котушки при 20 °C Ω Допуск опору Робочий діапазон напруги живлення В DC мін. (при 20 °C) макс. (при 70 °C) 5 В 5 125 ± 10% 4 5,5 6 В 6 180 ± 10% 4,8 6,6 9 В 9 405 ± 10% 7,2 9,9 12 В 12 720 ± 10% 9,6 13,2 18 В 18 1 620 ± 10% 14,4 19,8 24 В 24 2 880 ± 10% 19,2 26,4

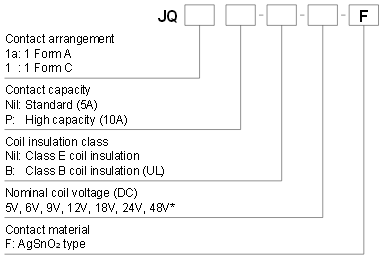

- Код замовлення
- Розміри й схеми

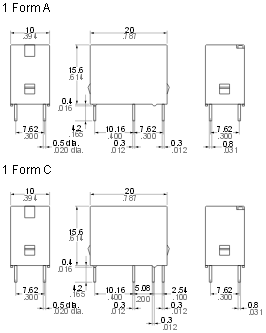

- Габаритні розміри
-
Розмір: Допуск
Макс. 1мм.: ±0.2мм
Від 1 до 3мм.: ±0.3мм
Мін. 3мм: ±0.4мм
- Схема комутації (вид з боку виводів)
- Розмітка монтажних отворів (вид з боку паяння)
-
Допуск: ±0.1мм
