Реле мініатюрні AZ6962

az6962

Виробник: Zettler Electronics

  • Висока чутливість, при потужності 120 мВт
  • Стійкість ізоляції - до 5000 В
  • Контактний зазор - 10 мм
  • Індекс (PTI/CTI) 250
  • Доступна версія в компаунді
  • Посилена ізоляція згідно EN 60730-1 (VDE 0631, part 1) EN 60335-1 (VDE 0700, part 1)
  • UL, CUR file E44211
  • VDE certificate 40025524

Специфікації
Дані контактів
Кількість та тип контактів SPDT (1 CO)
SPST (1 NO, 1 NC)
DPDT (2 CO)
Матеріал контактів AgSnO2, AgNi, AgNi з покриттям Au
Номінальний струм навантаження 10 A / 250 В AC 5 A / 250 В AC
Максимальна комутована напруга 240 В DC
Максимальна комутована потужність 2500 ВA 1250 ВA
Максимальний комутований струм 10 A 5 A
Опір контакту < 100 мΩ
Дані котушки
Номінальна напруга 5 ... 60 В DC
Номінальна споживана потужність 0,12 Вт (5 ... 24 В DC), 0,14 Вт (48, 60 В DC)
Дані ізоляції
Номінальна напруга ізоляції 500 В AC
Напруга пробоюміж котушкою та контактами 5000 В
між зазорами 2500 В
між струмовводами 1000 В
Додаткові дані
Механічний ресурс > 107
Електричний ресурс > 105 (8 A / 250 В AC, резистивне навантаження)
Температура навколишнього середовища для роботи -40...+85 °C

Дані котушки
Код котушкиНомінальна напруга В DCОпір котушки при 20 °C ΩДопуск опоруРобочий діапазон напруги живлення В DC
мін. (при 20 °C)макс. (при 20 °C)
5D 5 113 ± 10% 3,5 11,6
6D 6 164 ± 10% 4,2 14,0
9D 9 360 ± 10% 6,3 20,8
12D 12 620 ± 10% 8,4 27,2
15D 15 970 ± 10% 10,5 31,0
18D 18 1 295 ± 10% 12,6 39,4
24D 24 2 350 ± 10% 16,8 53,1
48D 48 8 000 ± 15% 33,6 98,0
60D 60 12 500 ± 15% 42,0 122,4

Розміри й схеми

Габаритні розміри
1 CO

Габаритні розміри
1 NO, 1 NC

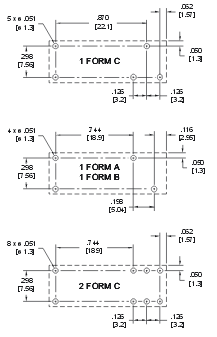

Розмітка друкованої плати

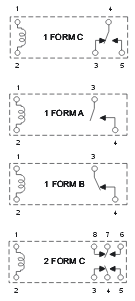

Схеми комутації
