Реле мініатюрні APF
Виробник: Panasonic Electric Works
- Висока щільність, товщина корпусу 5мм
- Відповідає стандарту посиленої ізоляції (EN/IEC 61810-1)
- Висока комутаційна здатність
- Типи контактів 1А та 1СО
- Висока напруга пробою - 4000 В
- Стійкість до температури і вогню EN60335-1, розділ 30 (GWT)
- Герметичний корпус
- Відповідає всім стандартам безпеки
-
- Специфікації
Дані контактів Кількість та тип контактів 1 NO 1 CO Матеріал контактів AgNi Номінальний струм навантаження 6 A / 250 В AC Максимальна комутована напруга 250 В AC Максимальна комутована потужність 1500 ВA Максимальний комутований струм 6 A (AC) Опір контакту < 100 мΩ Дані котушки Номінальна напруга 4,5 ... 60 В DC Номінальна споживана потужність 0,17 Вт (5 - 24 В DC), 0,217 Вт (48 В DC), 0,175 Вт (60 V DC) Дані ізоляції Номінальна напруга ізоляції 500 В DC Номінальна ударна напруга 6000 В Напруга пробою між котушкою та контактами 4000 В між струмовводами 1000 В Додаткові дані Механічний ресурс > 5 x 106 Електричний ресурс NO: > 5 x 104 NO: > 5 x 104
NC: > 3 x 104
(при резистивному навантаженні, 6cpm та номінальному струмі навантаження)Температура навколишнього середовища для роботи -40...+85 °C
- Дані котушки
Код котушки Номінальна напруга В DC Опір котушки при 20 °C Ω Допуск опору Робочий діапазон напруги живлення В DC мін. (при 20 °C) макс. (при 20 °C) 4H 4,5 119 ± 10% 3,15 5,4 05 5 147 ± 10% 3,5 6 06 6 212 ± 10% 4,2 7,2 09 9 476 ± 10% 6,3 10,8 12 12 847 ± 10% 8,4 14,4 18 18 1 906 ± 10% 12,6 21,6 24 24 3 388 ± 10% 16,8 28,8 48 48 10 618 ± 10% 33,6 57,6 60 60 20 570 ± 10% 42 72

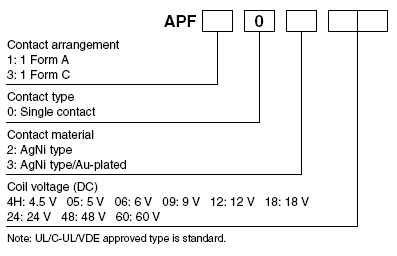

- Код замовлення
- Розміри й схеми
Реле APF (1 NO)

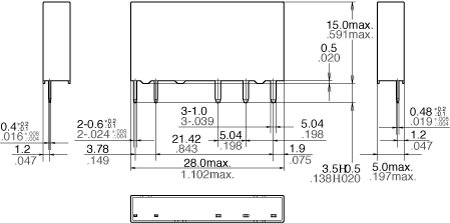

- Габаритні розміри
-
Загальний допуск: ±0.3мм
- Розмітка монтажних отворів (вид з боку паяння)
-
Допуск: ±0.1мм
- Схема комутації (вид з боку виводів)
Реле APF (1 CO)
- Габаритні розміри
-
Загальний допуск: ±0.3мм
- Розмітка монтажних отворів (вид з боку паяння)
-
Допуск: ±0.1мм
- Схема комутації (вид із боку виводів)
