Реле мініатюрні ALF
Виробник: Panasonic Electric Works
- Оптимально підходить для компресорів і інверторів
- Високий рівень ізоляції
- Доступні типи PCB і TMP
- Відповідає стандартам UL/C-UL, TUV і VDE
-
- Специфікації
Дані контактів Кількість та тип контактів 1 NO Матеріал контактів AgSnO2 Номінальний струм навантаження 20 A / 250 В AC Максимальна комутована напруга 250 В AC Максимальна комутована потужність 6250 ВA Максимальний комутований струм 25 A Опір контакту < 100 мΩ Дані котушки Номінальна напруга 5 ... 24 В DC Номінальна споживана потужність 0,9 Вт Дані ізоляції Номінальна напруга ізоляції 500 В DC Номінальна ударна напруга 10 000 В Напруга пробою між котушкою та контактами 5000 В між струмівводами 1000 В Додаткові дані Механічний ресурс > 2 x 106 Електричний ресурс > 105 (резистивна) Температура навколишнього середовища на роботу -40...+70°C
- Дані котушки
Код котушки Номінальна напруга
В DCОпір котушки
при 20 °C ΩДопуск опору Робочий діапазон напруги живлення В DC мін. (при 20 °C) макс. (при 20 °C) 05 5 27,8 ± 10% 3,5 5,5 06 6 40 ± 10% 4,2 6,6 09 9 90 ± 10% 6,3 9,9 12 12 160 ± 10% 8,4 13,2 18 18 360 ± 10% 12,6 19,8 24 24 640 ± 10% 16,8 26,4

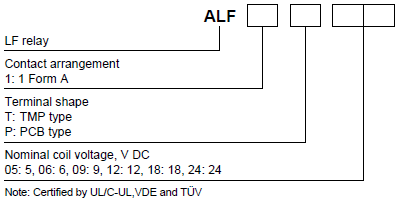

- Код замовлення
- Розміри й схеми
1. Тип TMP

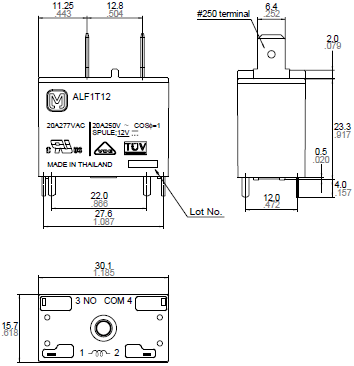

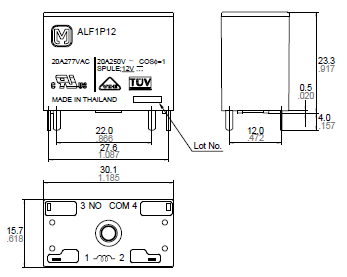

- Габаритні розміри
-
Розмір: Допуск
Макс. 1мм.: ±0.1мм
Від 1 до 3мм.: ±0.2мм
Мін. 3мм.: ±0.3мм
- Розмітка монтажних отворів (вид з боку паяння)
- Схема комутації (вид з боку виводів)
2. Тип PCB
- Габаритні розміри
-
Розмір: Допуск
Макс. 1мм.: ±0.1мм
Від 1 до 3мм.: ±0.2мм
Мін. 3мм.: ±0.3мм
- Розмітка монтажних отворів (вид з боку паяння)
- Схема комутації (вид з боку виводів)
