Реле автомобільні AZ980

az980

Виробник: Zettler Electronics

  • Робочий струм 80А
  • Високе значення імпульсних струмів
  • Робоча температура - до 85°C
  • Контакти - 1А, 1С, 1В
  • Клеми для зручного підключення
  • Згідно ISO/TS16949, ISO14001
  • Протестовано згідно SAEJ2544

Специфікації
Дані контактів
Кількість та тип контактів 1 NO 1 NC 1 CO
Матеріал контактів AgSnO2
Номінальний струм навантаження 80 A / 14 В DC, 20 °C
40 A / 28 В DC, 20 °C
40 A / 14 В DC, 85 °C
20 A / 28 В DC, 85 ° C
60 A / 14 В DC, 20 °C
30 A / 28 В DC, 20 °C
30 A / 14 В DC, 85 °C
15 A / 28 В DC, 85 ° C
60 A / 14 В DC, 20 °C
40 A / 28 В DC, 20 °C
40 A / 14 В DC, 85 °C
12 A / 28 В DC, 85 ° C
Максимальна комутована напруга 28 В DC
Максимальна комутована потужність 1120 Вт 840 Вт
Максимальний комутований струм 80 A 60 A
Опір контакту < 50 мΩ
Дані котушки
Номінальна напруга 6 ... 24 В DC
Номінальна споживана потужність  0,76 Вт

Дані ізоляції
Напруга пробоюміж котушкою та контактами 500 В AC
між відкритими контактами 500 В AC
Додаткові дані
Механічний ресурс > 1 x 107
Електричний ресурс > 1 x 105 80 A, 14 В DC резистивна
Температура навколишнього середовища для роботи -40...+85 °C

Дані котушки
Код котушкиНомінальна напруга В DCОпір котушки при 20 °C ΩДопуск опоруРобочий діапазон напруги живлення В DC
мін. (при 20 °C)макс. (при 20 °C)
6D 6 20 ± 10% 3,9 7,8
12D 12 90 ± 10% 7,8 15,6
24D 24 360 ± 10% 15,6 31,2

Розміри й схеми

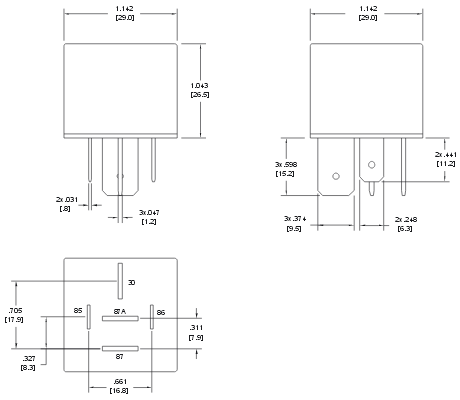

Габаритні розміри

Схема комутації
1 CO

Схема комутації
1 NO
