Реле безпеки LOVATO Electric нової лінійки SR розраховані на використання в електричних колах з найпоширенішими категоріями ризику та відповідають категорії 4 із рівнем продуктивності PLe згідно стандарту функціональної безпеки EN/ISO/BS 13849-1.

За допомогою реле безпеки серії SR... LOVATO Electric можна контролювати найсучасніші системи безпеки, включаючи світлові завіси, радіочастотну ідентифікацію, датчики та пристрої дворучного керування.

Завдяки спеціальним знімним гвинтовим клемам реле серії SR легко під'єднуються, що означає швидке встановлення і зменшення ризику помилкового підключення кабелів.

Діагностичні світлодіоди на передній панелі спрощують пошук та усунення несправностей у зовнішніх колах керування. В наслідок своїй компактності реле безпеки LOVATO Electric серії SRB заощаджують місце всередині електричного щита, бо їх ширина всього 17,8 мм.

	Аварійна зупинка	Запобіжний вимикач	Магнітні датчики	Дворучне керування	Присторої безпеки з OSSD виходами (світлові завіси, блокування виходів безпеки, лазерний сканер, RFID,...)	Механічний захист	Модуль розширення кількості виході
SRBES20	●	●	●			●
SRBES31	●	●	●			●
SRBEM41							●
SRATH21				●
SRALC21					●
SRASM20					●
SRAMF21	●	●	●	●	●	●

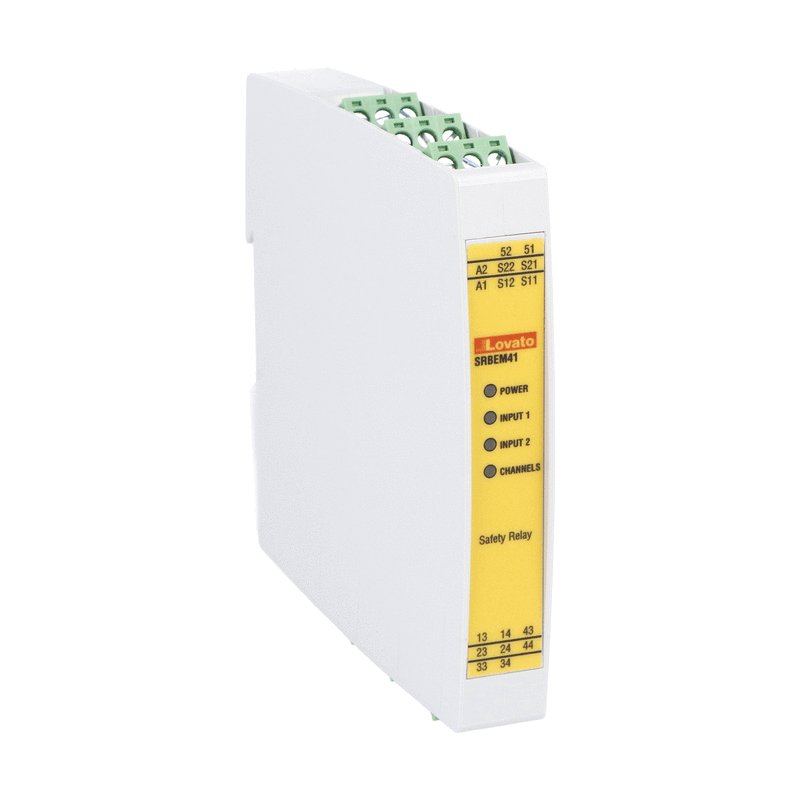

Реле безпеки SRB

Запобіжні реле SRB... призначені для моніторингу і контролю в таких застосуваннях:

• Аварійна зупинка
• Безпека доступу
• Магнітні запобіжні вимикачі
• Кінцеві вимикачі безпеки
• Електромеханічні блокування.

Вони також використовуються для забезпечення безпеки в колах керування кабіною ліфта та моніторингу шахти ліфта, згідно стандартів ліфтів EN/BS 81-20 і EN/BS 81-50.

SRBEM41 — це модуль розширення кількості виходів.

Основні характеристики:

• Допоміжна напруга живлення: 24 В AC/DC
• Монтаж на DIN-рейку 35 мм (IEC/EN/BS 60715)
• Малий розмір: ширина 17,8 мм
• Двоканальний або одноканальний режим роботи
• Контроль до 3 захисних виходів NO за допомогою електромеханічних реле з примусовим керуванням
• Запуск/скидання режиму роботи (ручний, автоматичний або контрольний)
• Діагностика кола безпеки за допомогою світлодіодних індикаторів живлення, стану входів та стану виходів
• Коротке замикання між двома вхідними каналами відслідковується
• У разі несправності виходи безпеки вимикаються (контакти відкриті)
• 1 допоміжний вихід NC (SRBES31), який можна використовувати для дистанційної індикації стану
• Знімне гвинтове з’єднання
• Ступінь захисту передньої частини: IP40
• Ступінь захисту клеми: IP20

Код замовлення	Допоміжна напруга живлення	Тип вихідного контакту	Функція
Однофункціональні
SRBES20	24 В постійного струму	2НО	Аварійна зупинка
SRBES31	24 В постійного струму	3НО + 1НЗ	Аварійна зупинка
Модуль розширення безпечних виходів
SRBEM41	24 В постійного струму	4НО + 1НЗ	Модуль розширення

Реле безпеки SRA

Реле безпеки LOVATO Electric SRA... розроблені для контролю в схемах з:

• SRATH21: моніторинг пристроїв дворучного керування
• SRALC21: моніторинг пристроїв безпеки, оснащених OSSD (світлові штори, лазерний сканер, RFID)
• SRASM20: моніторинг пристроїв, оснащених OSSD і вбудованими функціями безпеки.

Багатофункціональне реле безпеки SRAMF21 об’єднує всі функції серії SRB і три коди SRA (функції SRATH21, SRALC21, SRASM20) в одному пристрої. Це досягається простим

вибором потрібної функції за допомогою тримера на фронтальній панелі.

Багатофункціональне реле безпеки SRAMF21 контролює та керує ланцюгами безпеки в застосуваннях:

• Аварійна зупинка
• Безпека доступу
• Магнітні запобіжні вимикачі
• Кінцеві вимикачі безпеки
• Електромеханічні блокування
• Вхід з OSSD (для ESPE та RFID), автоматичний перезапуск або контрольований ручний перезапуск
• Керування приладами дворучного керування
• Керування фотоелементами типу 2, ручний або автоматичний перезапуск.

Основні характеристики:

• Допоміжна напруга живлення: 24 В постійного струму
• Монтаж на DIN-рейку 35 мм (IEC / EN / BS 60715)
• 1 вихід PNP для моніторингу системи
• 1 вхід зворотного зв’язку від зовнішніх контакторів
• 1 тестовий вхід (для світлових штор)
• Діагностика сигналізації за допомогою блимання світлодіода
• Ступінь захисту передньої частини: IP20
• Ступінь захисту клеми: IP20.

Код замовлення	Допоміжна напруга живлення	Тип вихідного контакту	Функція
Багатофункціональні
SRAMF21	24 В постійного струму	2НО + 1PNP	Багатофункціональне
Однофункціональні
SRATH21	24 В постійного струму	2НО + 1PNP	Пристрої керування двома руками
SRALC21	24 В постійного струму	2НО + 1PNP	Пристрої OSSD
SRASM20	24 В постійного струму	2НО	Пристрої OSSD

Буклет SAFETY RELAYS SRA, SRB SERIES (англ.)
