Реле програмовані логічні NEED Basic з дисплеєм LCD
Виробник: Relpol
NEED - Programmable Relay - LCD display and keyboard
- 8 inputs (6 digital inputs and 2 analog-digital inputs)
- 4 relay outputs (4 x 1 NO)
Structure of NEED system:
- NEED-...-D - programmable relay
- cable for programming and diagnostics for connection to PC computer:
- RS232 - NEED-PC-15B
- USB - NEED-PC-15C - NEED-M-4KB: external memory card
- PC NEED: software for editing, compiling, programming of the relay and the external memory card (programming in LAD or STL)
- user’s manual
-
- Специфікації
Тип реле NEED-230AC-22-... NEED-24DC-22-. .. NEED-12DC-22-... NEED-220DC-22-... Напруга живлення Номінальна напруга 230 В AC 24 В DC 12 В DC 220 В DC Робочий діапазон напруги 95...260 В AC 19,2 ... 28,8 В DC 10,2 ... 14,4 В DC 154 ... 264 В DC Входи Кількість цифрових входів 6 Кількість аналого-цифрових входів 2 Типи аналого-цифрових входів AC DC DC DC Номінальна напруга 230 В AC 24 В DC 12 В DC 220 В DC - для логічного стану "1" 85 ... 260 В AC
(50 Гц)15 ... 40 В DC 8 ... 26 В DC 80 ... 264 В DC - для логічного стану "0" 0 ... 32 В AC
(50 Гц)-3 ... 5 В DC -1,5 ... 4 В DC 0 ... 40 В DC Діапазон аналогового вхідного сигналу 0 ... 255 В AC
(50 Гц)0 ... 12,75 /
0 ... 25,5 В DC0 ... 12,75 /
0 ... 25,5 В DC0 ... 255 В DC Виходи Кількість виходів 4 Тип виходу реле Номінальне навантаження 10 A / 250 В AC
- Код замовлення
Код замовлення Напруга живлення Входи Виходи Номінальне навантаження виходу NEED-230AC-22-08-4R-D 230 В AC 8 (6+2) 4 реле 10 A / 250 В AC NEED-24DC-22-08-4R-D 24 В DC 8 (6+2) 4 реле 10 A / 250 В AC NEED-12DC-22-08-4R-D 12 В DC 8 (6+2) 4 реле 10 A / 250 В AC NEED-220DC-22-08-4R-D 220 В DC 8 (6+2) 4 реле 10 A / 250 В AC
- Розміри й схеми

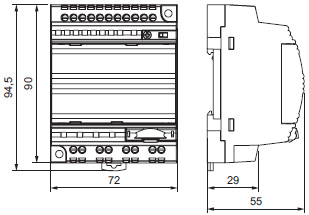

Габаритні розміри
