Реле R4 получили Сертификат № 03/00039 Лондонского регистра Ллойда.

Сертификат начал действовать с 1 апреля 2003 г. Он подтверждает возможность использования реле в условиях окружающей среды категорий ENV2 и ENV3. Сертификация LR (Регистра Ллойда) обозначена на реле R4 следующей надписью: LLOYD’S REGISTER TYPE APPROVAL.

Ниже представлены краткие пояснения к данным категориям:

• категория ENV2 – закрытые помещения, подверженные действию температуры, влажности и вибраций.
• категория ENV3 – закрытые помещения, подверженные высокой температуре, исходящей от других устройств.

Для конструкторов электросистем судов и портового хозяйства это дает возможность более широко применять реле благодаря всемирно известному авторитету сертифицирующей организации, а также благодаря оборудованию, предлагаемому поставщиком, в состав которого входит реле.

В стандартном исполнении, реле оснащаются:

• механическими указателями срабатывания "W";
• кнопкой тестирования "T".

Это позволяет зафиксировать контакты в положении «нормально разомкнутые контакты в замкнутом состоянии» без наличия напряжения питания катушки (маркировка "WT" следует за кодом реле).

Если данная функция реле нежелательна (во избежание случайного замыкания контактов в верхнем положении персоналом, что могло бы вызвать сбой в работе устройства) Relpol предлагает альтернативную кнопку "P" без какой-либо функции. Кнопка заказывается отдельно и устанавливается пользователем. Замена кнопки – простая операция, выполняемая с помощью обычной отвертки и занимающая всего несколько секунд. Порядок замены показан в новом каталоге. Кнопки "P" можно заказать в тех же цветах, что и кнопки "T".

Цвет идентифицирует напряжение питания катушки:

• оранжевая кнопка – используется для переменного тока;
• кнопка цвета морской волны – для постоянного тока.

Коды заказа "P" кнопок:

• P кнопка № 851494 – оранжевая;
• P кнопка № 851495 – цвет морской волны.

Дополнительные аксессуары для реле с DC катушками:

• заграждающий диод "D", функция которого:
  • подавлять избыточное напряжение на катушке, исходящее от других устройств;
  • диод определяет полярность питания катушки и защищает систему от смены полярности напряжения питания;
• униполярный светодиод "L", функция которого – сигнализировать о состоянии работы реле. Этот тип LED требует определенной полярности напряжения питания катушки, указанной на чертеже в каталоге.

Пример реле, соответствующего требованиям к морскому оборудованию:

• R4 реле с 4 переключающимися контактами, катушка номин. напряж. 24 V DC, с механическим указателем срабатывания "W" и тестовой кнопкой "T" (замыкание), заграждающий диод D, LED, морская версия (Сертификат регистра Ллойда) будет иметь следующий код: R4-2014-23-1024-WTLD;
• R4 реле с 4 переключающимися контактами, катушка номин. напряж. 230 V AC, с механическим указателем срабатывания "W" и тестовой кнопкой "P" (без функции замыкания), LED, а также примечание: «дополнительно кнопка Р, № 851494 – оранжевая, которую пользователь самостоятельно устанавливает вместо кнопки Т».

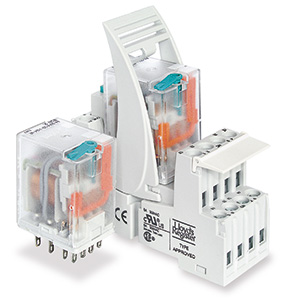

Штепсельные разъемы GZT4 предназначенные для реле типа R4 и различаются по количеству предлагаемых к ним аксессуаров. Они обеспечивают:

• соответствие особым требованиям к индикации состояния цепи (нормальная работа, аварийное предупреждение и т.д.);
• защиту устройств от перенапряжения.

Сигнальные модули и/или модули перенапряжения серии M заслуживают особого внимания. Они подключаются параллельно катушке реле, включенного в разъем. По желанию, можно выбрать модуль:

• требуемой полярности напряжения питания либо желаемого цвета LED color (красный или зеленый);
• функция которого – подавлять перенапряжение катушки реле или же другой модуль, который не только подавляет перенапряжение, но и сигнализирует о режиме работы реле.

Реле защищено от выскакивания из разъема вследствие механических факторов, действующих на устройства (вибрации или механическое воздействие) посредством специальной термопластиковой защелки GZT4-0040, что облегчает замену реле в разъеме или с помощью защелки G4 1052. Штепсельный разъем имеет табличку для идентификации электрических цепей.

Штепсельные разъемы GZT предназначены как для монтажа на 35 мм рейках в соответствии с EN 50022 так и для установки с помощью болтов.
