Реле напруги PMV70A575
Виробник: Lovato Electric
- реле напруги контролю мін. та макс. напруги, обриву фази, збою послідовності фаз та асиметрією
- 4 вибіркові номінальні напруги для PMV70 A240:
- 208-220-230-240VAC
- 8 вибіркових номінальних напруг для PMV70 A575:
- 380-400-415-440-460-480-525-575VAC
- висока точність спрацьовування
- вимірювання за TRMS (True Root Mean Square / реал. знач.)
- контроль міжфазної напруги
- покажчик обриву фази, якщо одна з напруг
- <70% від номінального значення
- час спрацювання під час обриву фази: 60мсек
- 1 релейний вихід
- 1 перекидний контакт
- модульна коробка DIN 43880 (2 модулі)
- ступінь захисту IP40 на фронталі (якщо встановлено в коробці та/або на електрощиті з IP40), IP20 - на затискачах.
-
- Специфікації
Дані вимірювального ланцюга Функції хв. та макс. напруга AC, урвища фази, помилка послідовності фаз
асиметріяІндикація LED зелений для індикації живлення та спрацьовування
3 LED червоних для індикації спрацьовуванняВхідний ланцюг Номінальна напруга Ue 380 ... 575 В AC Номінальна частота 50/60 Гц Номінальна споживана потужність 30 ВA / 2,5 Вт Вихідний ланцюг Кількість та тип контактів 1 CO - перекидний Номінальний струм навантаження 8 A / 250 В AC Максимальна комутована потужність 2000 ВA Дані ізоляції Номінальна ударна напруга 6000 В
- Опис функцій
Функції

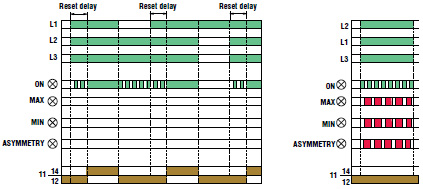

Обрив фази та послідовність фаз

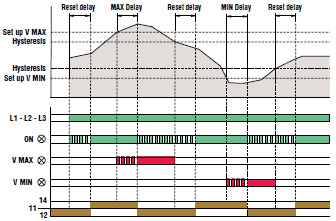

Мін. та макс. напруга
- Розміри й схеми
Габаритні розміри
