Реле контролю G2IM10AL10
Виробник: Tele
- Реле контролю - серія GAMMA
- Багатофункціональне
- 16,6 - 400 Гц
- Напруга живлення визначається модулем живлення TR2
- Функція засувки
- 1 перекидний контакт
- Ширина 22,5 мм
- Промислове виконання
-
- Специфікації
Дані вимірювального ланцюга Функції OВER, UNDER, WIN Індикація зелений LED ON - індикація напруги живлення
зелений LED блимає - індикація відліку затримки увімкнення
жовтий LED ON/OFF - індикація стану вихідного реле
червоний LED ON/OFF - індикація спрацьовування за відповідним порогу
червоний LED блимає - індикація відліку затримки спрацьовування за відповідним порогомВимірювальний ланцюг клеми 100mA AC/DC - клеми K-I1(+)
1A AC/DC - клеми K-I2(+)
10A AC/DC - клеми K-I3(+) (відстань > ;5mm)форма сигналу DC або AC, синус, 16,6...400 Гц перевантажувальна здатність 100 мA AC/DC - 800 mA
1A AC/DC - 3 A
10 A AC/DC - 12 Aпочатковий опір 100 мA AC/DC - 470 mΩ
1A AC/DC - 47 mΩ
10 A AC/DC - 5mΩпорогові значення max: від 10% до 100% від IN
min: від 5% до 95% від INВхідний ланцюг Номінальна напруга Un - Номінальна частота 16,6...400 Гц Вихідний ланцюг Кількість та тип контактів 1 CO - перекидний Номінальний струм навантаження 5 A / 250 В AC Максимальна комутована потужність 1250 В AC Дані ізоляції Номінальна ударна напруга 4000 В AC Категорія перенапруги III (відповідно до IEC 60664-1)
- Опис функцій
Функції
При подачі напруги живлення U, вихідне реле переключиться у стан ВКЛ. (жовтий LED горить) і почнеться відлік затримки увімкнення START (зелений LED U блимає). Зміни вимірюваної напруги протягом цього періоду не вплинуть на стан вихідного реле. По завершенні затримки включення зелений LED горить постійно. У всіх режимах роботи LEDs MIN і MAX блимають поперемінно, якщо уставка мінімуму більша від уставки максимуму.
Контроль напруги на підвищення (OVER)
Якщо вимірювана напруга перевищить значення MAX-регулятора, почнеться відлік затримки спрацьовування DELAY (червоний LED MAX блимає). Після завершення затримки спрацьовування (червоний LED MAX горить), вихідне реле переключиться у стан ВИМК. (жовтий LED не горить). Вихідне реле знову переключиться у стан ВКЛ. (жовтий LED горить), якщо вимірювана напруга стане менше значення на MIN-регуляторі (червоний LED MAX не горить). Якщо активована функція клямки (міст Y1-Y2) і вимірювана напруга перевищить MAX-значення, довше ніж затримка спрацьовування, вихідне реле залишиться в стані ВИМК., навіть якщо вимірювана напруга стане менше значення на MIN-регуляторі. Після скидання (відключення та ввімкнення знову напруги живлення), вихідне реле переключиться у стан ВКЛ. і розпочнеться новий цикл вимірювання, починаючи з відліку затримки включення (START).

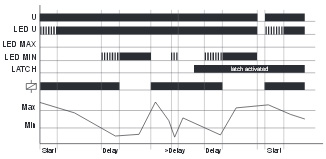

Контроль напруги на зниження (UNDER)
Якщо вимірювана напруга стане менше значення на MIN-регулювальнику, почнеться відлік затримки спрацьовування DELAY (червоний LED MIN блимає). Після завершення затримки спрацьовування (червоний LED MIN горить), вихідне реле переключиться у стан ВИМК. (жовтий LED не горить). Вихідне реле знову переключиться у стан ВКЛ. (жовтий LED горить), коли напруга, що вимірюється, перевищить значення на MAX-регуляторі. Якщо активована функція клямки (міст Y1-Y2) і вимірювана напруга була нижчою за MIN-значення довше ніж затримка спрацьовування, вихідне реле залишиться у співвідношенні ВИМК. навіть якщо напруга, що вимірюється, перевищить значення на MAX-регуляторі. Після скидання (відключення та ввімкнення знову напруги живлення), вихідне реле переключиться у стан ВКЛ. і розпочнеться новий цикл вимірювання, починаючи з відліку затримки включення (START).

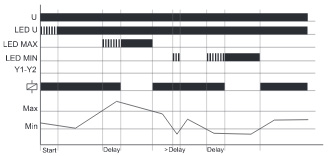

Контроль напруги у вікні (WIN)
Вихідне реле переключиться у стан ВКЛ. (жовтий LED горить), якщо вимірювана напруга перевищить значення на MIN-регулювальнику. Якщо вимірювана напруга перевищить значення на MAX-регуляторі, почнеться відлік затримки спрацьовування DELAY (червоний LED MAX блимає). Після завершення затримки спрацьовування (червоний LED MAX горить), вихідне реле переключиться у стан ВИМК. (жовтий LED не горить). Вихідне реле знову переключиться у стан ВКЛ. (жовтий LED горить), якщо вимірювана напруга стане менше значення на MAX-регулювальнику (червоний LED MAX не горить). Якщо вимірювана напруга стане меншою за значення на MIN-регуляторі, знову почнеться відлік затримки спрацьовування DELAY (червоний LED MIN блимає). Після завершення затримки спрацьовування (червоний LED MIN горить), вихідне реле переключиться у стан ВИМК. (жовтий LED не горить).

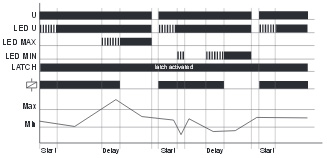

Якщо активована функція засувки (міст Y1-Y2) і вимірювана напруга була нижче MIN-значення довше ніж затримка спрацьовування, вихідне реле залишиться в стані ВИМК., навіть якщо вимірювана напруга перевищить значення на MIN-регуляторі. Якщо вимірювана напруга перевищувала MAX- значення довше, ніж затримка спрацьовування, вихідне реле залишиться в стані ВИМК., навіть якщо вимірювана напруга стане менше значення на MAX-регуляторі. Після скидання (відключення та ввімкнення знову напруги живлення), вихідне реле переключиться у стан ВКЛ. і розпочнеться новий цикл вимірювання, починаючи із затримки включення (START).
- Розміри й схеми
Габаритні розміри
Підключення
Діапазон 100mA з модулем живлення V AC та функцією засувки
Діапазон 1A з модулем живлення 230V AC та функцією засувки
Діапазон 10A з модулем живлення 400V AC без функції засувки
