Реле контролю E3IM10AL20
Виробник: Tele
- Реле контролю - серія ENYA
- Багатофункціональне
- 2 перекидні контакти
- Ширина 35 мм
- Монтажне виконання
-
- Специфікації
Дані вимірювального ланцюга Функції OВER, OВER+LATCH, UNDER, UNDER+LATCH, WIN, WIN+LATCH Індикація зелений LED ON/OFF - індикація напруги живлення
зелений LED блимає - індикація напруги живлення
червоний LED ON/OFF - індикація збою за відповідним порогом
червоний LED блимає - індикація збою за відповідним порогу
жовтий LED ON/OFF - індикація стану вихідного релеВимірювальний ланцюг клеми K-I1(+), K-I2(+), K-I3(+) форма напруги DC або AC, синус, 16,6...400 Гц вимірювана напруга = напруги живлення перевантажувальна здатність 100 мA AC/DS - 800 мA
1A AC/DC - 3A
10 A AC/DC - 12 Aпочатковий опір 100mA AC/DС - 470 mΩ
1A AC/DC - 47mΩ
10 A AC/DC - 5 mΩпоріг перемикання Us max: 10%...100% від IN
min: 5%...95% від INВхідний ланцюг Номінальна напруга Un 230 В Номінальна частота AC: 4 8...63 Гц Вихідний ланцюг Кількість та тип контактів 2 CO - перекидні Номінальний струм навантаження 5 A / 250 В AC Максимальна комутована потужність 1250 В AC Дані ізоляції Номінальна ударна напруга 4000 В AC Категорія перенапруги III (відповідно до IEC 60664-1)
- Опис функцій
Функції

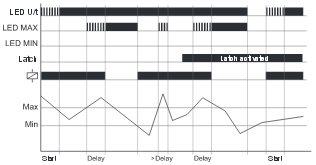

Контроль напруги на підвищення (OVER, OVER+LATCH)
Контроль напруги на зниження (UNDER, UNDER+LATCH)

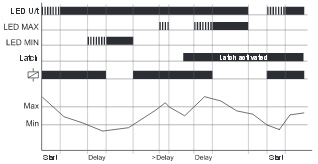

Контроль напруги у вікні (WIN, WIN+LATCH)
- Розміри й схеми
Габаритні розміри
Підключення
Measuring range 100mA, supply voltage 230V AC
Measuring range 10A, supply voltage 230V AC
Measuring range 1A, supply voltage 230V AC
