Реле контролю E1UM230V01
Виробник: Tele
- Реле контролю - серія ENYA
- AC/DC контроль напруги в 1-фазних мережах
- Багатофункціональне
- 1 перекидний контакт
- Ширина 17,5 мм
- Модульне виконання
-
- Специфікації
Дані вимірювального ланцюга Функції UNDER, WIN Індикація зелений LED ON/OFF - індикація напруги живлення
червоний LED ON/OFF - індикація збою за відповідним порогом
жовтий LED ON/OFF - індикація стану вихідного релеВимірювальний ланцюг клеми E-F1(+), E-F2, E-F3 форма напруги DC або AC, синус, 48...63 Гц вимірювана напруга = напруги живлення перевантажувальна здатність 120% від UN початковий опір - поріг перемикання Us max: 80%...120% від UN
min: 75%...115% від UNВхідний ланцюг Номінальна напруга Un 24 В AC/DC 230 В Номінальна частота AC: 48...63 Гц Вихідний ланцюг Кількість та тип контактів 1 CO - перекидний Номінальний струм навантаження 5 A / 250 В AC Максимальна комутована потужність 1250 В AC Дані ізоляції Номінальна ударна напруга 4000 В AC Категорія перенапруги III (відповідно до IEC 60664-1)
- Опис функцій
Функції

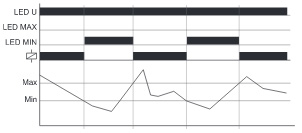

Контроль напруги на зниження (UNDER)
При подачі напруги U, вихідне реле перемикається в стан ВКЛ., якщо величина напруги мережі більше встановленої Min-величини. Коли напруга в мережі стає меншою за Min-значення, вихідне реле R перемикається в стан ВИМК. Вихідне реле R знову перемкнеться у стан УВІМК., якщо напруга мережі стане більшою за Max-значення

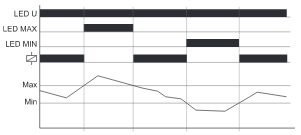

Контроль напруги у вікні (WIN)
При подачі напруги живлення U, вихідне реле R переключиться в стан УВІМК., якщо напруга мережі знаходиться у встановленому вікні. Коли значення напруги вийде з вікна між Min та Max, вихідне реле R переключиться у стан ВИМК. Вихідне реле R знову перемкнеться у стан УВІМК., якщо напруга увійде до встановленого вікна.
- Розміри й схеми

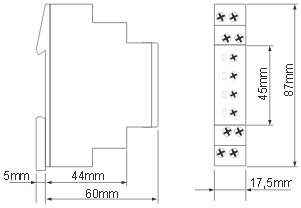

Габаритні розміри

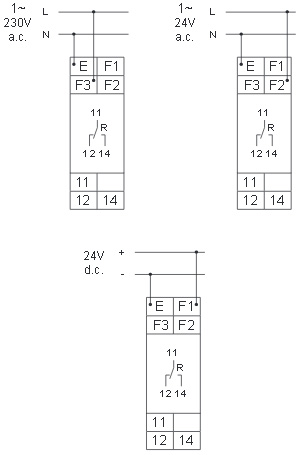

Підключення
