Реле часу PIR15...T

PIR15-T

Виробник: Relpol

  • Реле часу PIR15 - 3 CO (стандартне) складається з: електромагнітне реле R15 - 3 CO, чорна контактна колодка GZP11, модуль часу T(COM3), пружинна кліпса GZP-0054, білий шильдик для маркування GZP-0035
  • Реле часу PIR15 - 2 CO складається з: електромагнітне реле R15 - 2 CO, чорна контактна колодка GZP8, модуль часу T(COM3), пружинна кліпса GZP-0054, білий шильдик для маркування GZP-0035
  • Монтаж на ДІН-рейці 35 мм у відп. з PN-EN 60715 або на панелі за допомогою 2 болтів М3

Специфікації
Вихідні ланцюги - дані контактів
Кількість та тип контактів 2 CO, 3 CO
Матеріал контактів AgNi
Максимальна напруга контактів 440 В AC / 250 В DC
Номінальне навантаження 10 A / 250 В AC
10 А / 24 В DC
Максимальна комутована потужність 2500 ВA
Вхідний ланцюг
Номінальна напруга 24 ... 240 В AC 50/60 Гц
24 ... 220 В DC
Дані ізоляції
Номінальна напруга ізоляції 250 В AC
Напруга пробоювхід-вихід 2500 В AC
контактного зазору 1500 В AC
між струмовводами 2000 В AC
Додаткові дані
Температура навколишнього середовища для роботи -40...+55 °C
Дані модулі часу
Функції E, Wu, Bp, Bi, R, Ws, Wa, Es
Діапазони часу 1 сек.; 10 сек.; 1 хв.; 10 хвилин.; 1 год; 10 год; 1 дн.; 10 днів.

Вхідні параметри

Дані входу - виконання по напрузі, живлення постійним струмом

Код вхідної напругиНомінальна вхідна напруга Un В DCОпір входу при 20 °C ΩДопуск опоруРобочий діапазон напруги живлення входу В DC
мін. (при 20 °C)макс. (при 55 °C)
024DC 24 430 ± 10% 19,2 26,4
048DC 48 1 750 ± 10% 38,4 52,8
060DC 60 2 700 ± 10% 48,0 66,0
110DC 110 9 200 ± 10% 88,0 121,0
120DC 120 11 000 ± 10% 96,0 132,0
220DC 220 37 000 ± 10% 176,0 242,0

Дані входу - виконання за напругою, живлення змінним струмом 50/60 Гц

Код вхідної напругиНомінальна вхідна напруга Un В ACОпір входу при 20 °C ΩДопуск опоруРобочий діапазон напруги живлення входу В AC
мін. (при 20 °C)макс. (при 55 °C)
024AC 24 75 ± 15% 19,2 26,4
048AC 48 305 ± 15% 38,4 52,8
060AC 60 475 ± 15% 48,0 66,0
110AC 110 1 700 ± 15% 88,0 121,0
120AC 120 1 910 ± 15% 96,0 132,0
230AC 230 7 080 ± 15% 184,0 253,0
240AC 240 7 760 ± 15% 192,0 264,0

Опис функцій

Функції часу

Е - затримка спрацьовування.

Після увімкнення напруги живлення U відраховується встановлений час Т. Після відліку часу Т виконавче реле R спрацьовує та перебуває в позиції роботи до моменту, коли напруга живлення U буде відключена.

Wu- відлік встановленого часу спрацьовування Т.

Після включення напруги живлення U відразу відбувається спрацювання виконавчого реле R та відлік встановленого часу Т. Після відліку часу Т виконавче реле R повертається у початковий стан.

Вр- циклічна робота, що починається від перерви.

Після включення напруги живлення U починається відлік встановленого часу Т. Після відліку часу настає спрацьовування виконавчого реле R і знову починається відлік часу Т. Після відліку часу, виконавче реле R повертається у початковий стан і починається наступний цикл роботи реле. Робота реле триває до вимкнення напруги живлення.

Bi- циклічна робота, що починається від спрацьовування.

Після включення напруги живлення U починається відлік встановленого часу Т, з одночасним включенням виконавчого реле R. Після відліку часу Т, виконавче реле R повертається у початковий стан і починається повторний відлік часу Т. Після відліку часу Т, починається наступний цикл роботи реле . Робота реле триває до вимкнення напруги живлення.

R - затримка відпускання, керована контактом управління S.

Напруга живлення U повинна подаватися на реле часу безперервно. Після включення управляючого контакту S негайно спрацьовує виконавче реле R. Після вимкнення управляючого контакту S починається відлік встановленого часу Т. Після закінчення часу Т виконавче реле R повертається в початковий стан. Якщо керуючий контакт S буде повторно увімкнено , навіть перед закінченням часу Т, раніше відрахований час скидається, а після вимкнення S знову починається відлік встановленого часу Т.

Ws- відлік встановленого часу спрацьовування Т, керування контактом S.

Напруга живлення U повинна подаватися на реле часу безперервно. Після включення керуючого контакту S негайно спрацьовує реле R і починається відлік встановленого часу Т. Після відліку часу Т виконавче реле R повертається в початкове положення. Під час відліку часу Т, керуючий контакт S може замикатися та розмикатися без впливу на виконавче реле R. Тільки після закінчення часу Т включення S знову викличе спрацювання виконавчого реле R та відлік часу Т.

Wa- відлік часу відпускання, керування контактом S.

Напруга живлення U повинна подаватися на реле часу безперервно. Увімкнення контакту управління S не викликає відліку затримки часу та спрацьовування виконавчого реле R. Тільки після вимкнення контакту управління S відбувається негайне спрацьовування виконавчого реле R та початок відліку встановленого часу Т. Після відліку часу Т виконавче реле R повертається у початкове положення. Під час відліку часу Т контакт S може замикатися та розмикатися без впливу виконавче реле. Тільки після закінчення часу Т включення та вимкнення S знову викличе спрацювання виконавчого реле R та відлік часу Т.

Es - затримка увімкнення та вимкнення, керована контактом S.

Напруга живлення U повинна подаватися на реле часу безперервно. Після включення контакту управління S починається відлік встановленого часу Т, після якого включається виконавче реле R. Після вимкнення контакту управління S знову починається відлік встановленого часу Т, після якого вимикається виконавче реле R. Якщо час включення контакту управління S менше ніж встановлений час затримки Т то виконавче реле R спрацює після закінчення встановленої затримки і перебуватиме у включеному стані протягом часу Т. Під час спрацьовування виконавчого реле R замикання контакту управління S не впливає на реалізовану функцію.

U - напруга живлення; R - стан виходу реле; S - стан керуючого контакту; T - час, що відраховується; t - вісь часу

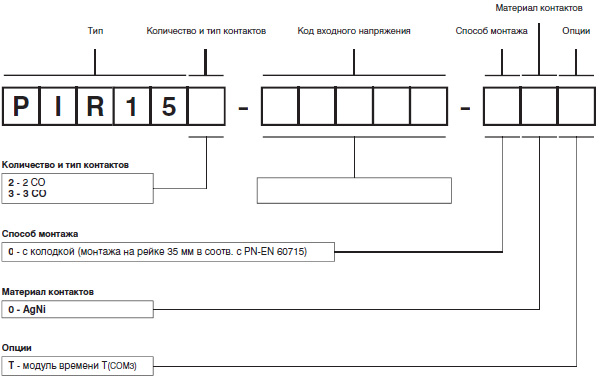

Код замовлення


Розміри й схеми

Габаритні розміри

Габаритні розміри - модуль часу Т (COM3)



Схема комутації (вид з боку гвинтових затискачів)

Керуючий затискач B1 активізується за допомогою приєднання затискача А1, через зовнішній керуючий контакт S.

Монтаж

Реле PIR15...T призначені для безпосереднього монтажу на ДИН-рейці 35 мм відповідно до PN-EN 60715 або на панелі за допомогою 2 болтів М3. Підключення: макс. переріз монтажного дроту: 2 x 1,5 мм 2 (2 x 14 AWG), довжина зачищеної ділянки монтажного дроту: 6,5 мм, макс. момент затягування монтажного затиску: 0,5 Нм.
