Реле твердотільні RGH
Виробник: Carlo Gavazzi
- Ширина корпусу від 17,5 до 70 мм
- Робоча напруга - до 600 В
- Максимальний струм - до 60 А (до 40°C)
- Динаміка струму - до 6600А?с і максимальна напруга - до 1600 В
- Напруга керування - 4...32 Vdc, 20...275Vac/24...190 Vdc
- Рівень захисту - ІР20
- Виконання згідно EN/IEC60947-4-2, EN/IEC60947-4-3, EN/IEC62314, UL508, CSA22-2 No14-10
- Вбудований захист від перенапруги
- Відповідає RoHS
- Струм КЗ - 100 кА
- Схвалено VDE, Germanischer Lloyd
-
- Специфікації
Вхідний ланцюг Діапазон керівної напруги 4 ... 32 В DC
20 ... 275 В AC, 24 ... 190 В DCНапруга відпускання 1 В DC
5 В AC/DCВихідний ланцюг Номінальний струм навантаження 23 AC, 6600A2s
23 AC, 1800A2s
23 AC, 6600A2 sup>s
30 A AC, 6600A2s
40 A AC, 1800A2s
40 A AC, 6600A2s
40 A AC, 6600A2sНомінальна напруга навантаження 600 В AC Діапазон напруги навантаження 42 ... 600 В AC Максимальний струм витоку < 3 mA DC Мінімальний струм навантаження 250 mA AC
400 mA AC

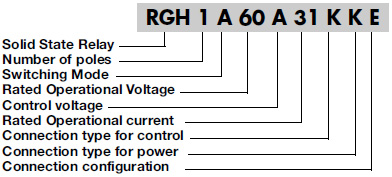

- Код замовлення
- Розміри й схеми

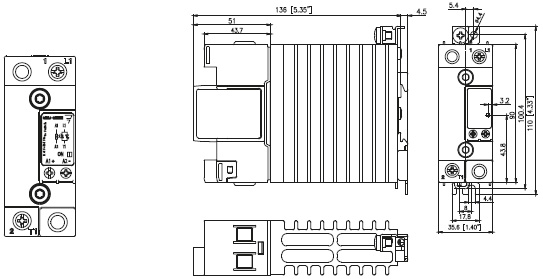

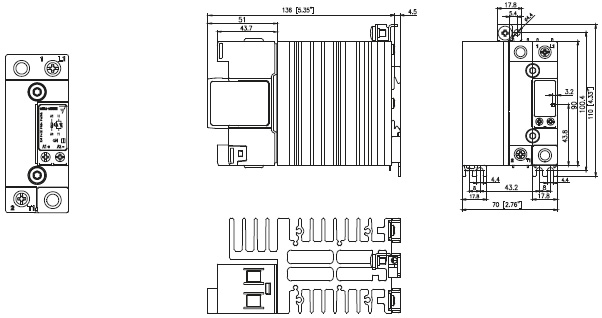

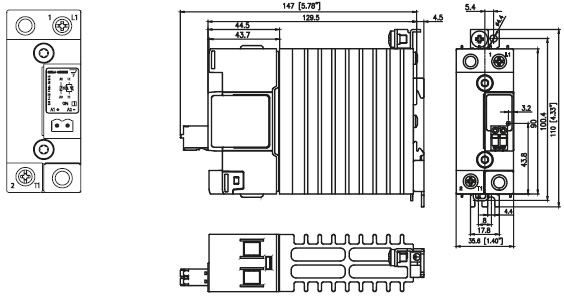

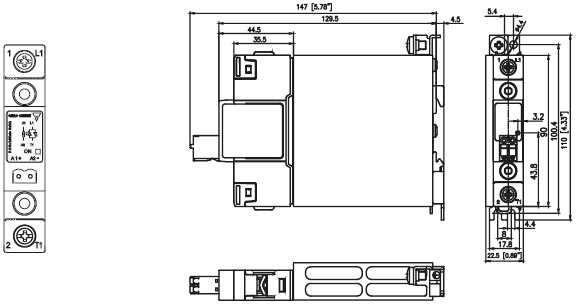

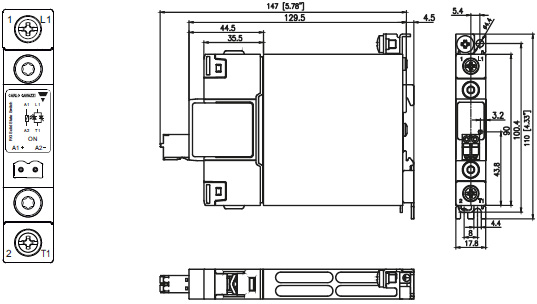

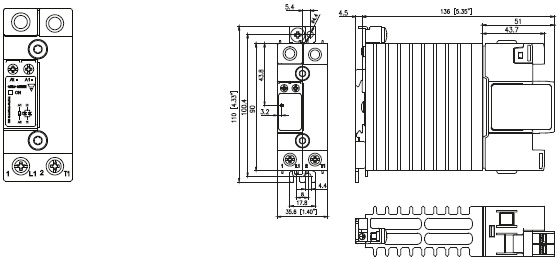

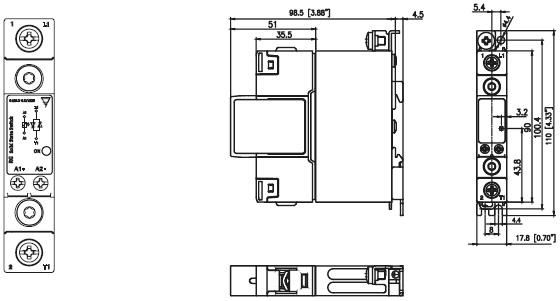

Розташування клем та габаритні розміри - RGH1A...15KKE

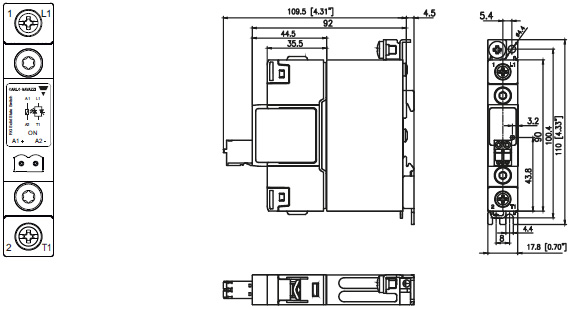

Розташування клем та габаритні розміри - RGH1A...15MKE
Розташування клем та габаритні розміри - RGH1A...20KKE, RGH1A...21KKE
Розташування клем та габаритні розміри - RGH1A...20MKE, RGH1A...21MKE
Розташування клем та габаритні розміри - RGH1A...31KKE
Розташування клем та габаритні розміри - RGH1A...31MKE
Розташування клем та габаритні розміри - RGH1A...40KGE, RGH1A...41KGE
Розташування клем та габаритні розміри - RGH1A...41MGE
Розташування клем та габаритні розміри - RGH1A...41KGU

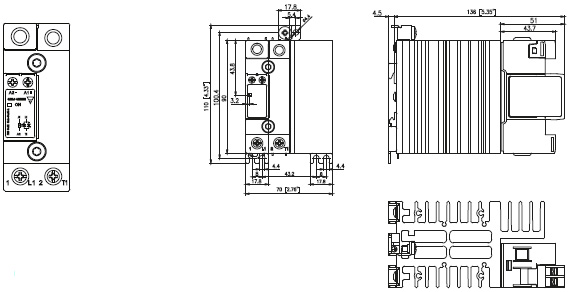

Розташування клем та габаритні розміри - RGH1A...60KGE
Розташування клем та габаритні розміри - RGH1A...60KGU

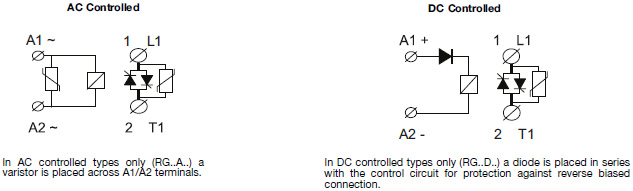

Схема підключень

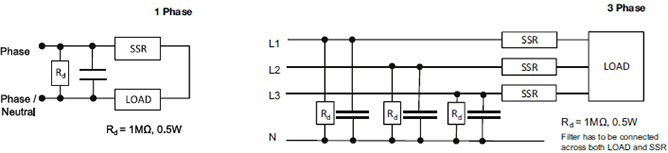

Схема підключень фільтруючих елементів
