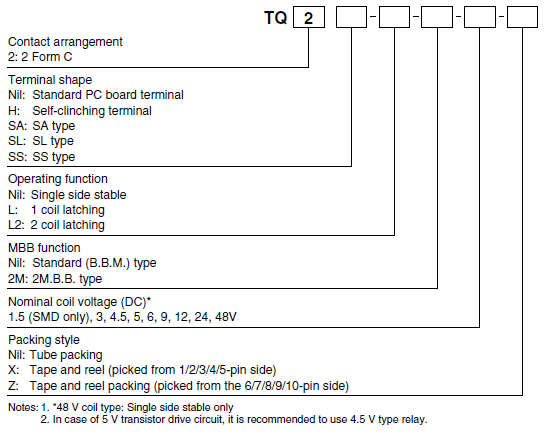

Реле сигнальні TQ
Виробник: Panasonic Electric Works
- Плаский компактний корпус
- Висока чутливість при потужності котушки 140 мВт (2С)
- Використання подвійних позолочених контактних груп
- Уніфікований корпус формату DIL
- Доступні в форматі SMD, для автоматичного поверхневого монтажу
- Доступні варіанти аксесуарів для монтажу - самозажимний, фіксуючий, M.B.B.
- Висока щільність монтажу
-
- Специфікації
Дані контактів Кількість та тип контактів 2 CO Матеріал контактів Ag з покриттям Au Номінальний струм навантаження 1 A / 30 В DC 0,5 A / 125 В AC Максимальна комутована напруга 110 В DC 125 В AC Максимальна комутована потужність 30 Вт (DC) 62.5 В A (AC) Максимальний комутований струм 1 A Опір контакту < 50 мΩ Дані котушки Номінальна напруга 3 ... 48 В DC Номінальна споживана потужність стандартне реле 0,14 Вт (3 ... 12 В DC), 0,2 Вт (24 В DC), 0,3 (48 В DC) бістабільне реле з однією котушкою 0,1 Вт (3 ... 12 В DC), 0,15 Вт (24 В DC) бістабільне реле з двома котушками 0,2 Вт (3 ... 12 В DC), 0,3 Вт (24 В DC) Дані ізоляції Номінальна напруга ізоляції 500 В DC Напруга пробою між котушкою та контактами 1000 В з контактним зазором 1000 В між струмовводами 750 В Додаткові дані Механічний ресурс > 108 Електричний ресурс > 2 x 105 (1 A / 30 В DC резистивна) > 105 (0,5 A / 125 В AC резистивна) Температура навколишнього середовища для роботи -40...+70° C
- Дані котушки
Standard (B.B.M.) type
1. Стандартне реле
Код котушки Номінальна напруга В DC Опір котушки при 20 °C Ω Допуск опору Робочий діапазон напруги живлення В DC мін. (при 20 °C) макс. (при 20 °C) 3V 3 64,3 ± 10% 2,25 4,5 4.5V 4,5 144,6 ± 10% 3,375 6,75 5V 5 178 ± 10% 3,75 7,5 6V 6 257 ± 10% 4,5 9 9V 9 579 ± 10% 6,75 13,5 12V 12 1 028 ± 10% 9 18 24V 24 2 880 ± 10% 18 28,8 48V 48 7 680 ± 10% 36 57,6 2. Бістабільне реле з однією котушкою
Код котушки Номінальна напруга В DC Опір котушки при 20 °C Ω Допуск опору Робочий діапазон напруги живлення В DC мін. (при 20 °C) макс. (при 20 °C) 3V 3 90 ± 10% 2,25 4,5 4.5V 4,5 202,5 ± 10% 3,375 6,75 5V 5 250 ± 10% 3,75 7,5 6V 6 360 ± 10% 4,5 9 9V 9 810 ± 10% 6,75 13,5 12V 12 1 440 ± 10% 9 18 24V 24 3 840 ± 10% 18 28,8 3. Бістабільне реле із двома котушками
Код котушки Номінальна напруга В DC Опір котушки при 20 °C Ω Допуск опору Робочий діапазон напруги живлення В DC Set coil Reset coil мін. (при 20 °C) макс. (при 20 °C) 3V 3 45 45 ± 10% 2,25 4,5 4.5V 4,5 101,2 101,2 ± 10% 3,375 6,75 5V 5 125 125 ± 10% 3,75 7,5 6V 6 180 180 ± 10% 4,5 9 9V 9 405 405 ± 10% 6,75 13,5 12V 12 720 720 ± 10% 9 18 24V 24 1 920 1 920 ± 10% 18 28,8 M.B.B. type
Код котушки Номінальна напруга В DC Опір котушки при 20 °C Ω Допуск опору Робочий діапазон напруги живлення В DC мін. (при 20 °C) макс. (при 20 °C) 3V 3 64,3 ± 10% 2,4 4,5 4.5V 4,5 144,6 ± 10% 3,6 6,75 5V 5 178 ± 10% 4 7,5 6V 6 257 ± 10% 4,8 9 9V 9 579 ± 10% 7,2 13,5 12V 12 1 028 ± 10% 9,6 18 24V 24 2 880 ± 10% 19,2 28,8 48V 48 7 680 ± 10% 38,4 57,6
- Розміри й схеми
Стандартний корпус з висновками DIP-10, контакти, що самоочищаються
- Габаритні розміри
Стандартний корпус із висновками DIP-10
- Габаритні розміри
Самаочисні контакти
- Розмітка монтажних отворів (вид з боку паяння)
- Схема комутації (вид з боку виводів)
Стандартне реле
- Схема комутації (вид з боку виводів)
Бістабільне реле з однією котушкою
- Схема комутації (вид з боку виводів)
Бістабільне реле з двома котушками
Висновки для поверхневого монтажу
Тип SA
Габаритні розміри
Розмітка монтажних майданчиків на платі (вид зверху)
Тип SL
Габаритні розміри
Suggested mounting pad (Top view)
Тип SS
Габаритні розміри
Suggested mounting pad (Top view)
Схема комутації (вид з боку виводів)
Стандартне реле
Бістабільне реле з однією котушкою
Бістабільне реле з двома котушками
- Габаритні розміри
