Реле надмініатюрні RSM957N

RSM957N

Виробник: Relpol

  • Мініатюрне моностабільне реле
  • Котушка з напругою до 24 Vdc з потужністю 150 мВт
  • Герметизація для пайки хвилею
  • Монтаж на друковану плату
  • Малі габарити і вага
  • Використання - телекомунікація, побутова і офісна техніка

Специфікації
Дані контактів
Кількість та тип контактів 1 CO
Матеріал контактів Ag/Au 0,2 µm
Номінальний струм навантаження 0,5 A / 125 В AC
1 A / 30 В DC
Максимальна комутована напруга 220 В AC
Максимальна комутована потужність 62,5 ВA
Максимальний комутований струм 1 A
Опір контакту < 100 мΩ
Дані котушки
Номінальна напруга 3 ... 24 В DC
Номінальна споживана потужність 0,15 Вт DC
Дані ізоляції
Напруга пробоюміж котушкою та контактами 1000 В AC
контактного зазору 400 В AC
Додаткові дані
Механічний ресурс 5 x 106
Електричний ресурс 105 0,5 A, 125 В AC
Температура навколишнього середовища для роботи -30...+70 °C

Код замовлення


Дані котушки

Дані котушки - виконання по напрузі, живлення постійним струмом

Код котушкиНомінальна напруга
В DC
Опір котушки при 20 °C
Ω
Допуск опоруРобочий діапазон напруги живлення В DC
мін. (при 20 °C)макс. (при 20 °C)
S003 3 60 ± 10% 2,4 6
S005 5 166,7 ± 10% 4,0 10
S006 6 240 ± 10% 4,8 12
S009 9 540 ± 10% 7,2 18
S012 12 960 ± 10% 9,6 24
S024 24 3 840 ± 10% 19,2 48

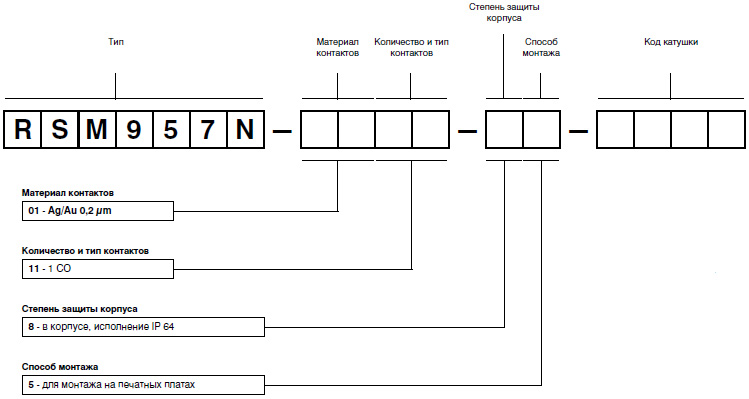

Код замовлення


Розміри й схеми

Габаритні розміри




Схема комутації (вид з боку виводів)

Розмітка монтажних отворів (вид пайки)

Монтаж

Реле RSM957N призначене для безпосереднього паяння на друкованих платах.
